№239, линейный корабль "Три Святителя"

Обсуждение моделей вышедших в свет в издательстве "Орёл"

Модераторы: Михаил Орёл, SergN

№239, линейный корабль "Три Святителя"

Сообщение SergN » 10 дек 2017, 15:03

"Бумажное моделирование" №239, линейный корабль "Три Святителя", масштаб 1:100, разработчик - Альберт Дрыбник.

Габариты модели этого красавца впечатляют: длина - 103 см, высота без подставки - 75 см, ширина - 34 см. Подводная обшивка отпечатана медью. Традиционно - подробная инструкция, множество сборочных рисунков, запас цвета и текстур, двухсторонняя пропечатка.
Из допов к модели есть в наличии деревянные заготовки мачт и рей, паруса из ткани, лазерная резка и фототравление.

Обложка, инструкция, схемы

Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение
Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение

Детали на тонкой бумаге

Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение
Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение

Паруса

Изображение Изображение
Изображение Изображение

Детали на ватмане

Изображение Изображение
Изображение Изображение
Изображение Изображение
Изображение Изображение Изображение Изображение Изображение
Аватара пользователя
SergN

Сообщения: 708
Зарегистрирован: 06 июл 2015, 21:06
Откуда: Ананьев, Одесская область, Украина

Re: №239, линейный корабль "Три Святителя"

Сообщение Юрий Сотников » 10 дек 2017, 16:14

Зоровская разработка !!! Первый раз травление для бумажных парусников вижу,КРУТО !!! Каркас продуман очень сильно.И вообще получил огромное удовольствие от просмотра .
"Бумажное Моделирование" ВЫ МОЛОДЦЫ !!!
Своих не бросаем
Аватара пользователя
Юрий Сотников

Сообщения: 39
Зарегистрирован: 15 янв 2017, 22:20
Откуда: г.Курск

Re: №239, линейный корабль "Три Святителя"

Сообщение kkarlson » 13 дек 2017, 06:03

Три святителя
Даааа....посмотрел обзор....разработка масштабная, но почему столько ошибок???
Куда подевались бом-брамсели ( о лиселях молчу),почему бизань такого размера, откуда взялся флагшток на корме?
Носовая фигура(орёл) от Деагостиневского 12 ап. с размахом крыльев, вместо нормальных прижатых к ограждению гальюна. Уже писал в анонсе модели об отсутствии погонных портов на баке( верхней батарейной палубы ) рустерные решётки на шкафуте ( данной модели) не позволят воспользоваться пушками напротив них( при залпе колёса пуш.станков разнесут в щепки обрамления световых люков, да и перезарядить пушку невозможно) Вероятно палуба взята с чертежей после тимберовки 1851 года ( вид корабля на картинке ) Обидно,потому как хотел купить модель со всеми дополнениями...деревянная палуба (если таковая будет) похоже отпадает, три паруса + бизань( больше похожая на шторм. бизань) отсутствуют, гик в заготовках мачт тоже вероятно короче( что поправимо) Всё поправимо....даже интересно перепиливать....перекрашивать....но это не первая модель автора( который растёт с каждой публикацией )... почти всё есть в открытых источниках...модель не дешёвая и предпологает работу с архивным материалом....хотя Честь Вам и Хвала ,кроме Вас эту тему никто не поднимает. Извините за брюзжание.
С Уважением, Владимир.
kkarlson

Сообщения: 2
Зарегистрирован: 22 фев 2017, 12:49

Re: №239, линейный корабль "Три Святителя"

Сообщение dasdas » 13 дек 2017, 11:35

Хм, по некоторым вопросам , думаю, что смогу дать ответ. Итак:

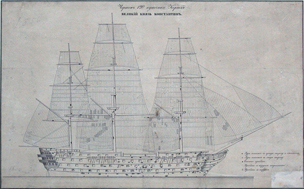

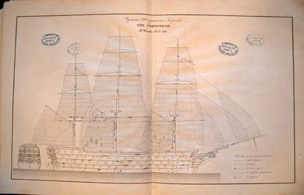

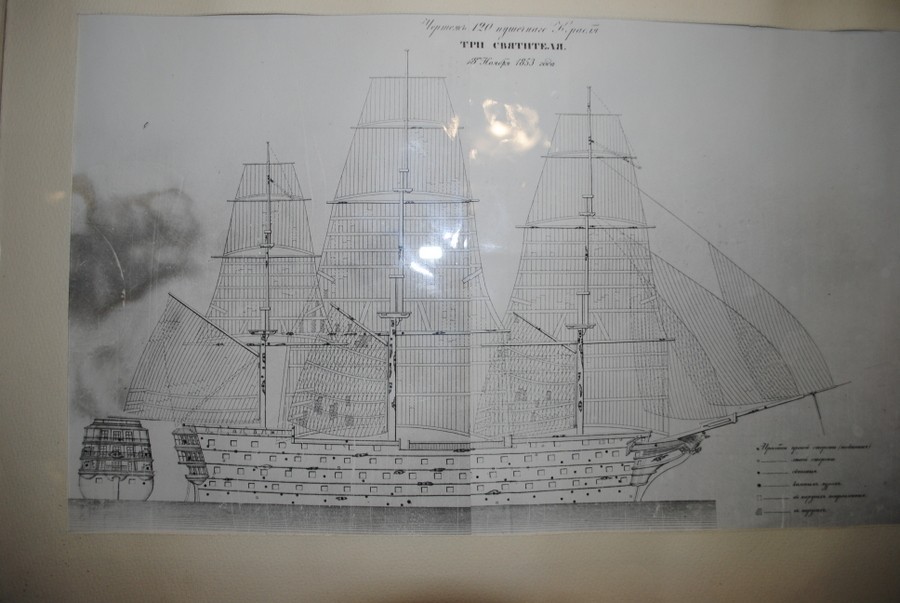

Бом-брамсели не делал по причине того, что разработкой в некоторой мере опирался на картину-литографию Прохорова"120-пушечный линейный корабль "Три Святителя", которую можна увидеть в работе Гребенщиковой "Двенадцать апостолов", стр. 44. Есть ещё и такая картина, написанная также современником корабля ссылка . Сравнивая две картины можно заметить, что на первой флагшток есть, а на второй отсутствует. О Деагостиниевской носовой фигуре мне ничего не известно, как и о том какая форма крыльев была именно на "Святителях", т.к. в той же работе Гребенщиковой на стр. 26 есть общий чертеж этого корабля, но вот фрагмент носовой фигуры отсутствует, что усугубило задачу. По орудиям: на стр. 51 той же работы Гребенщиковой есть чертеж миделя "Святителей", где явно изображена рустерная решетка и орудие возле неё... И ещё: у меня есть эта схема повреждений "Святителей", кроме того, есть еще и такая же схема на "Великого князя Константина". Сравнивая две схемы можно предположить, что схема самого корабля "Трех Святителей" совершенно не идентична общему чертежу на 26-ой странице (можно определить по проходам-разрывам в фальшбортах на шкафуте: на чертеже один по центру, а на схеме повреждений их два, как на "Апостолах".Получается, что один корабль брали как шаблон и на него наносили различные повреждения того или иного корабля. Так где гарантия, что и орудийные порта и паруса правильные на схеме? Вот наверное и все что могу сказать. Конечно же, спасибо за оценку моего "роста" как разработчика- буду стараться расти и дальше. С уважением, Альберт!
З.Ы. Для желания дальнейшей работы над ошибками и моем "росте" предлагаю перейти в личку, дабы не нагружать форум.
Вложения
Век живи, век учись! ;-)
Аватара пользователя
dasdas

Сообщения: 41
Зарегистрирован: 28 авг 2015, 20:10
Откуда: Ивано-Франковск
