МАЗ-6317

Сообщение Nova » 30 июл 2018, 08:54

Продолжая развивать 32-й масштаб, работаю над грузовиком МАЗ-6317. Автомобиль будет с платформой и тентом. Из подвижных частей планирую сделать откидную кабину, кронштейн запасного колеса. Съемные элементы - тент, каркас тента, решетки бортов.

Про сам автомобиль можно найти и Интернете.

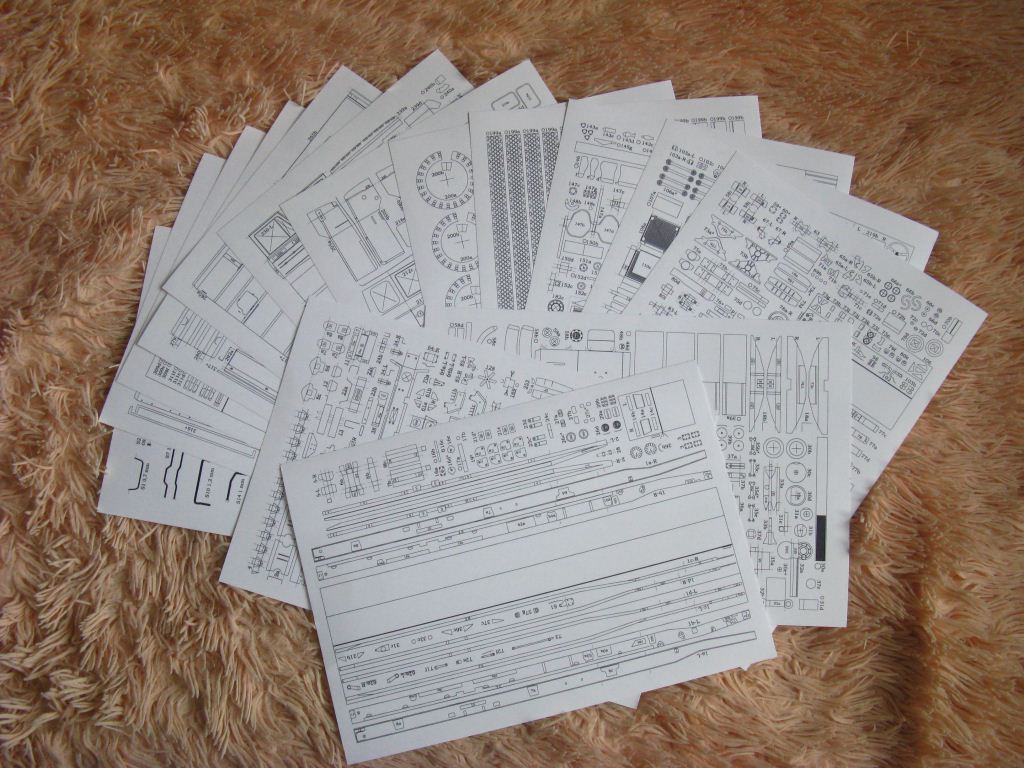

Тестовая сборка. Развертки обесцветил, распечатал на ватмане. Клею на ПВА, Момент Кристалл, Суперклей. Детали разместились на 14-ти листах А4, плюс лист с шаблонами для деталей из проволоки - их 18 позиций.
Вложения
Nova

Сообщения: 62
Зарегистрирован: 10 июл 2018, 15:00

Re: МАЗ-6317

Сообщение Nova » 30 июл 2018, 09:04

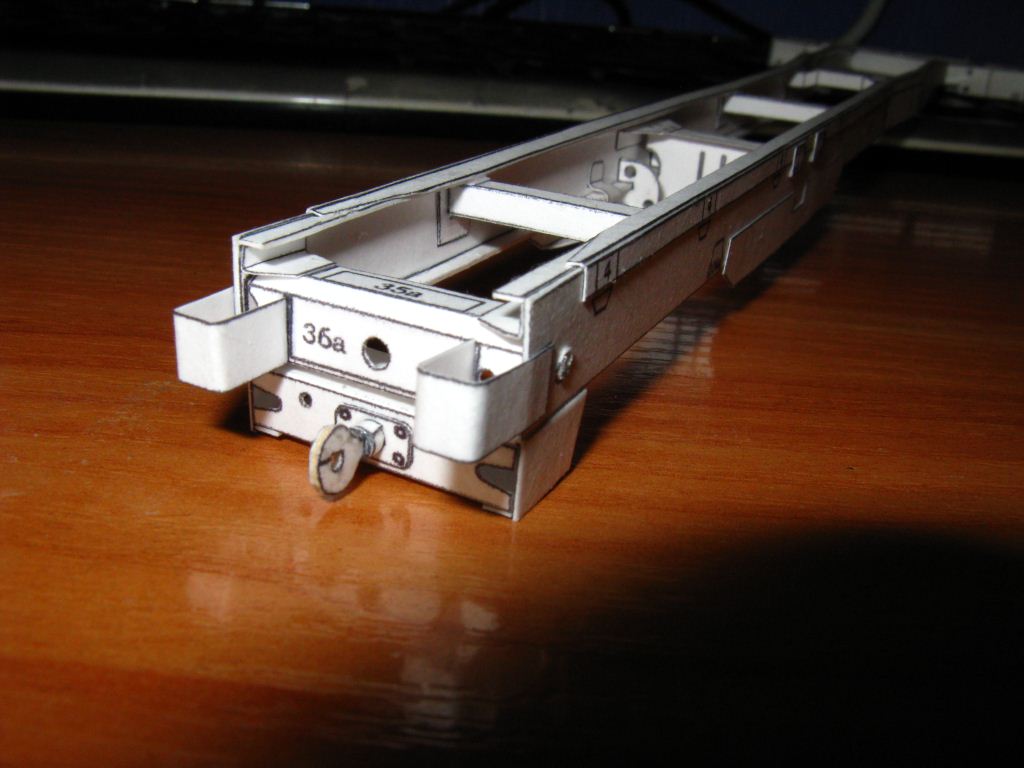

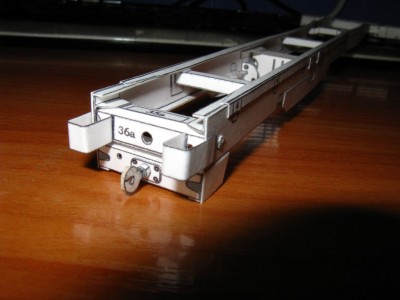

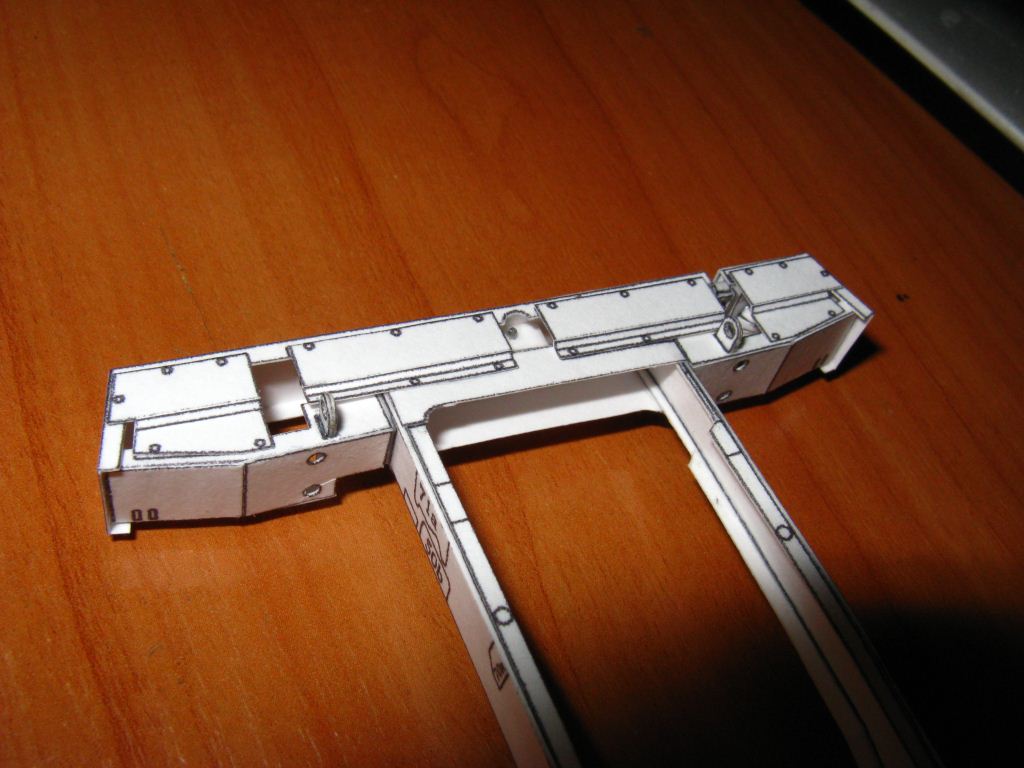

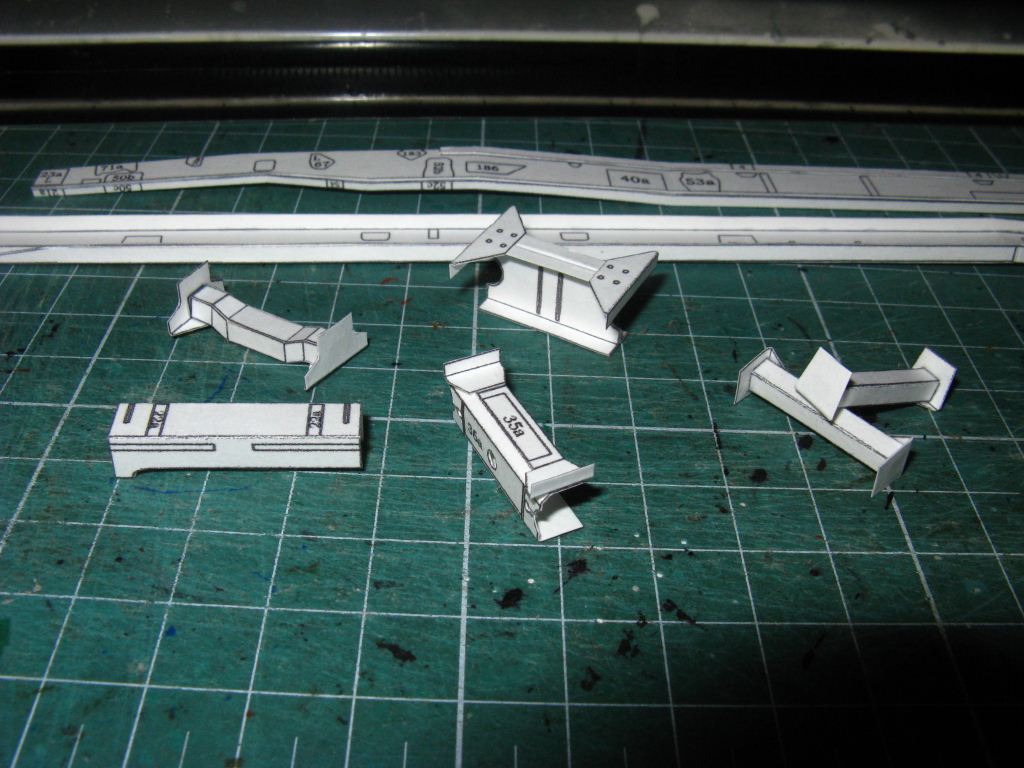

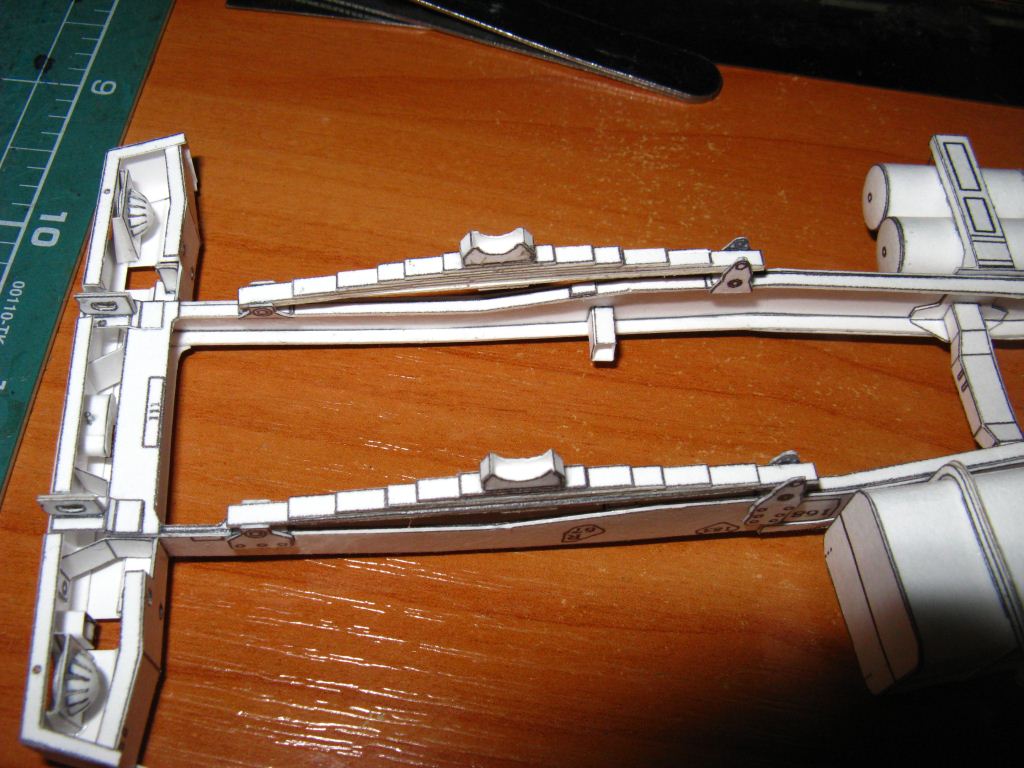

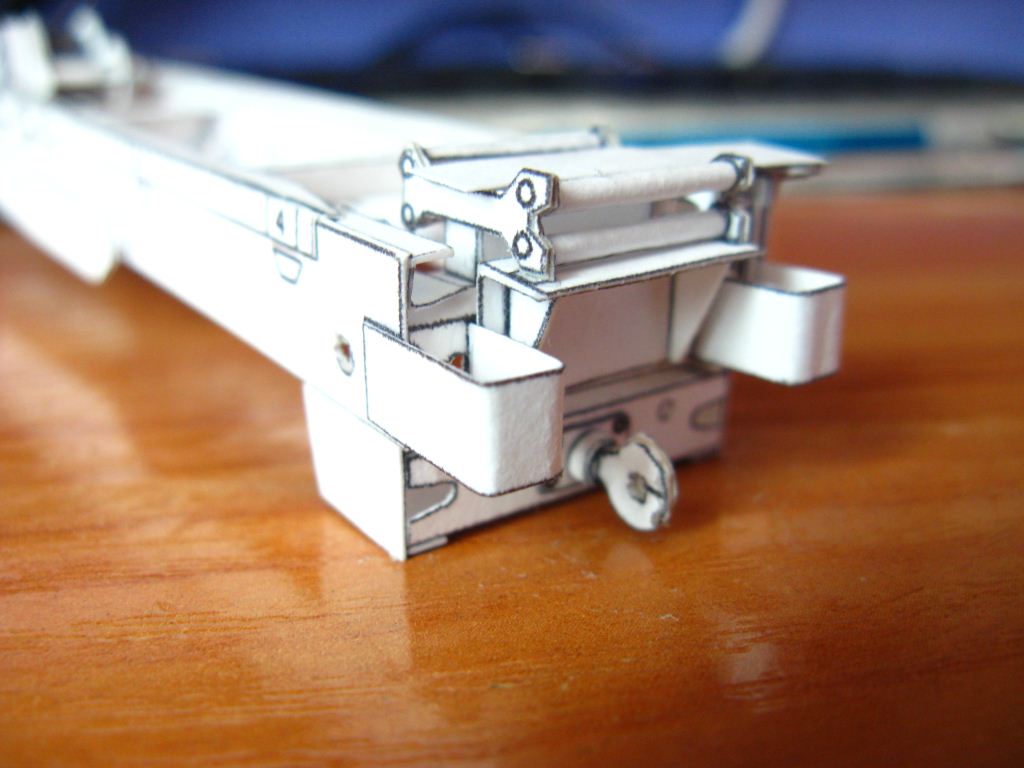

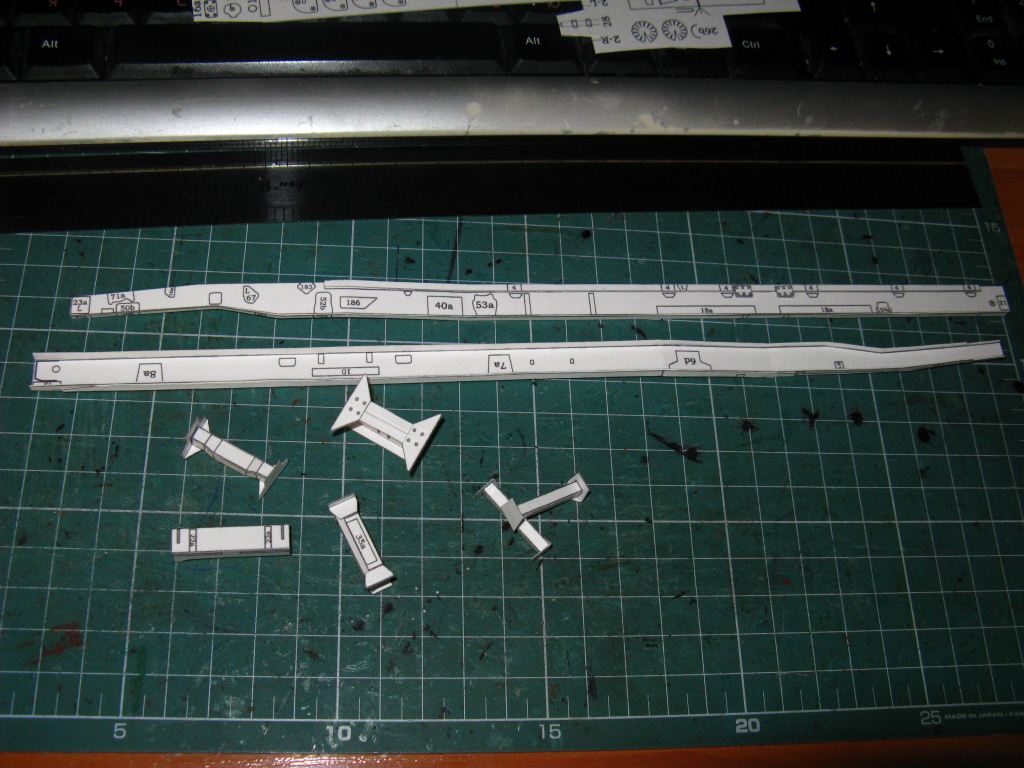

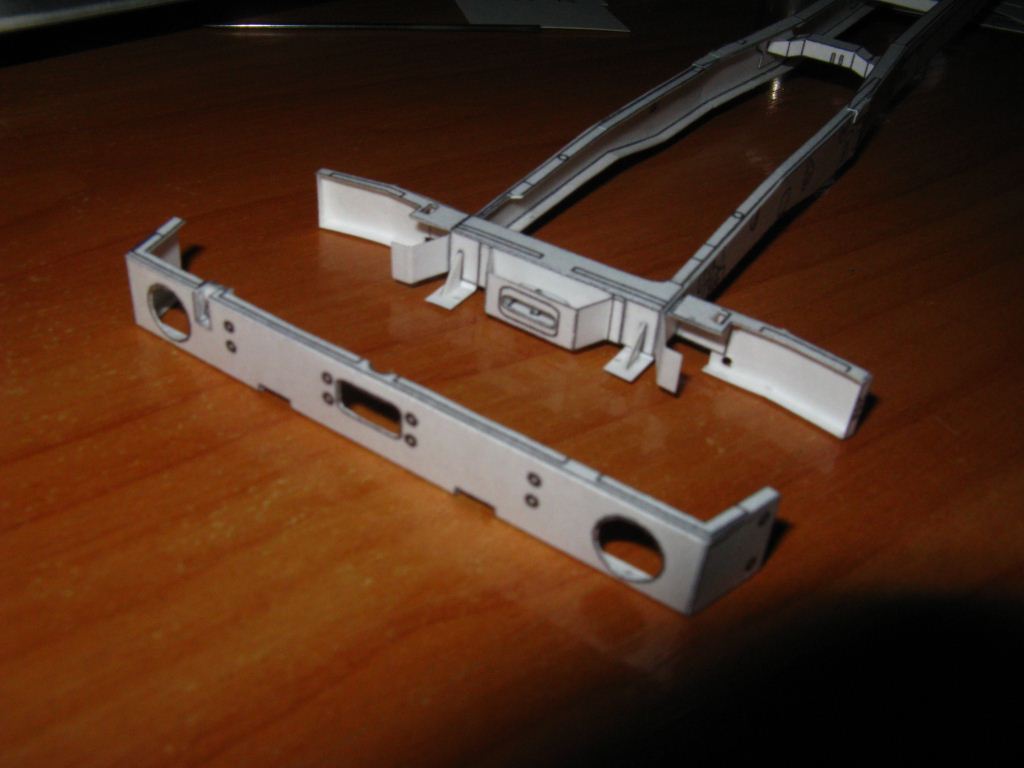

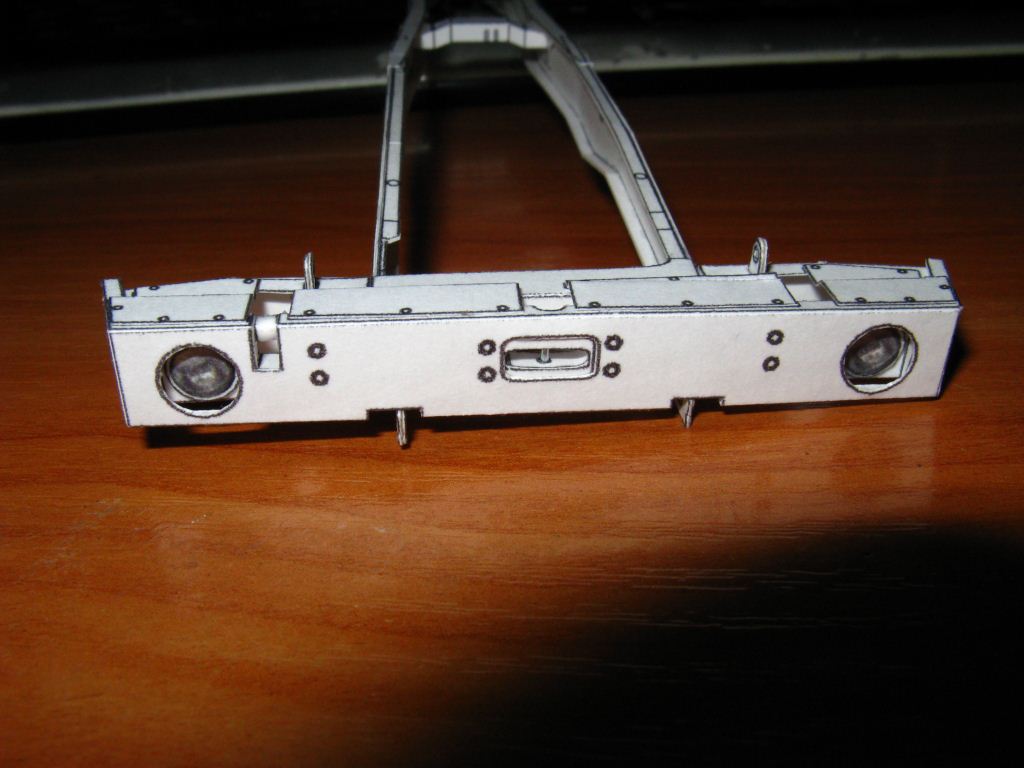

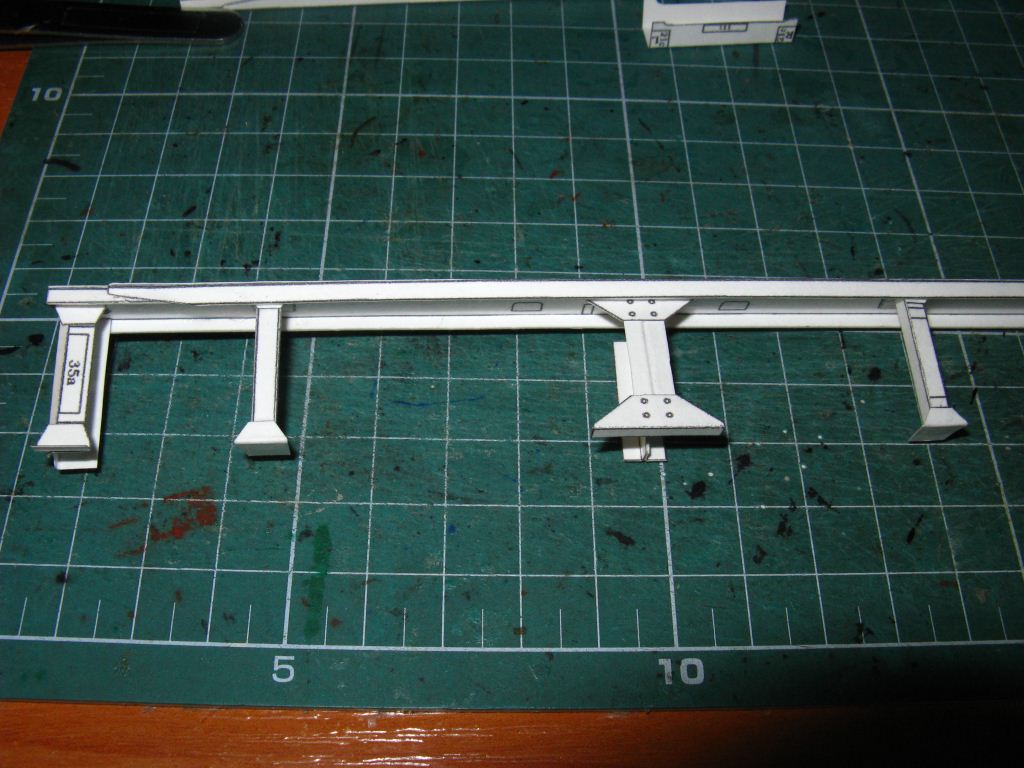

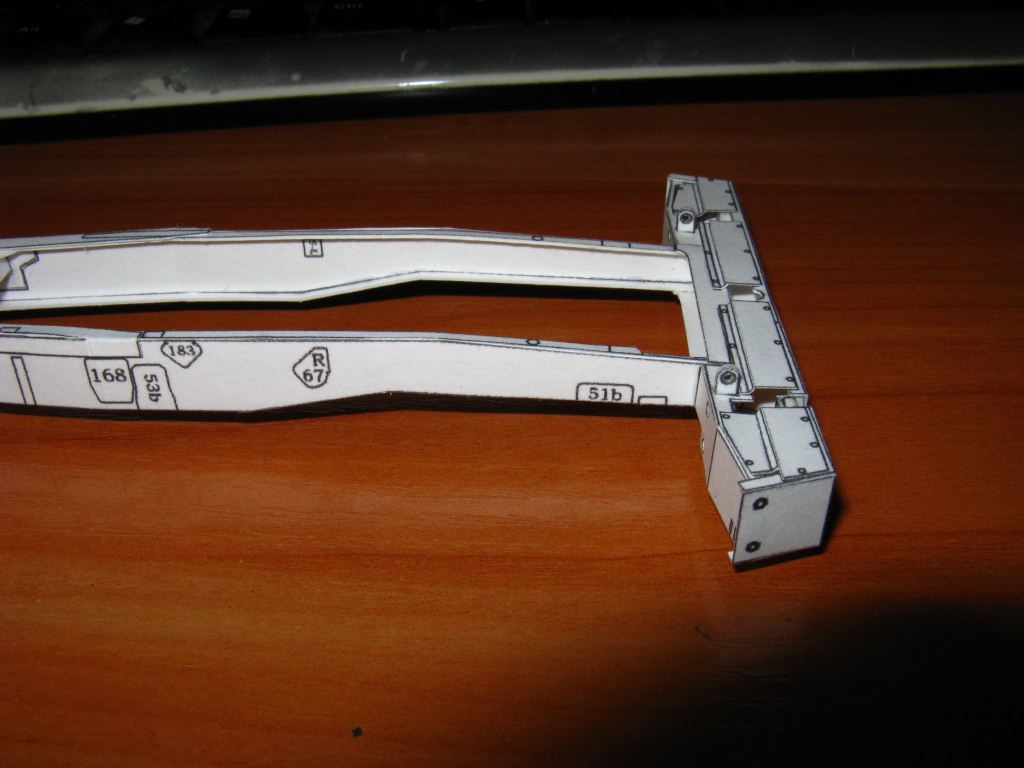

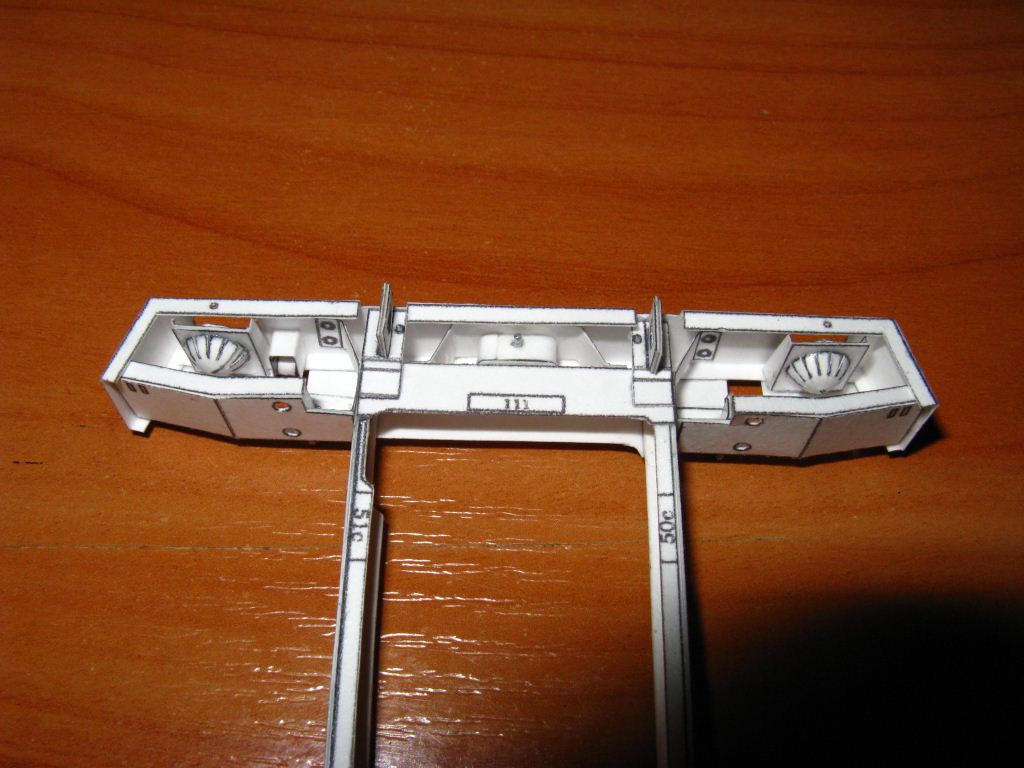

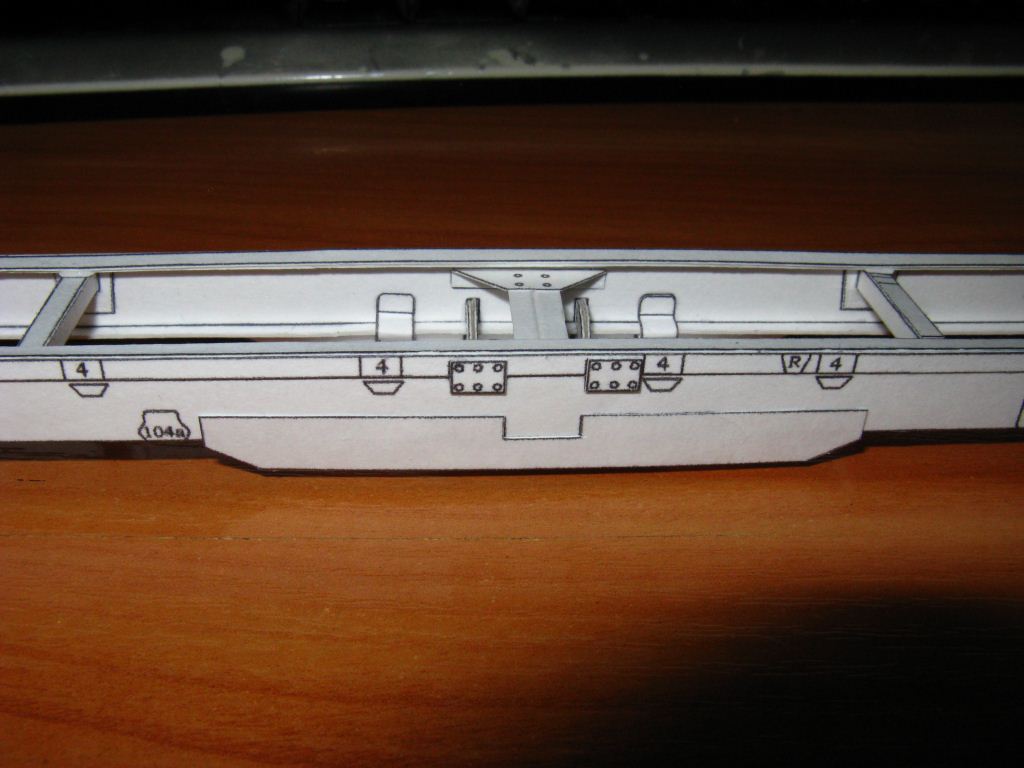

Сборку начал с рамы. Все как обычно - лонжероны, поперечины, склеиваем все в одну конструкцию. Каждый лонжерон состоит из 7-ми частей, широкие плоскости склеиваю на Момент, что позволяет избежать скручивания детали. Интересная конструкция бампера, видел фото в сети, как похожий грузовик (двухосный МАЗ) снес бетонный столб, а бампер даже не погнулся - только краску ободрал. Случай был в Гродно...
Вложения
Nova

Сообщения: 62
Зарегистрирован: 10 июл 2018, 15:00

Re: МАЗ-6317

Сообщение Nova » 30 июл 2018, 09:07

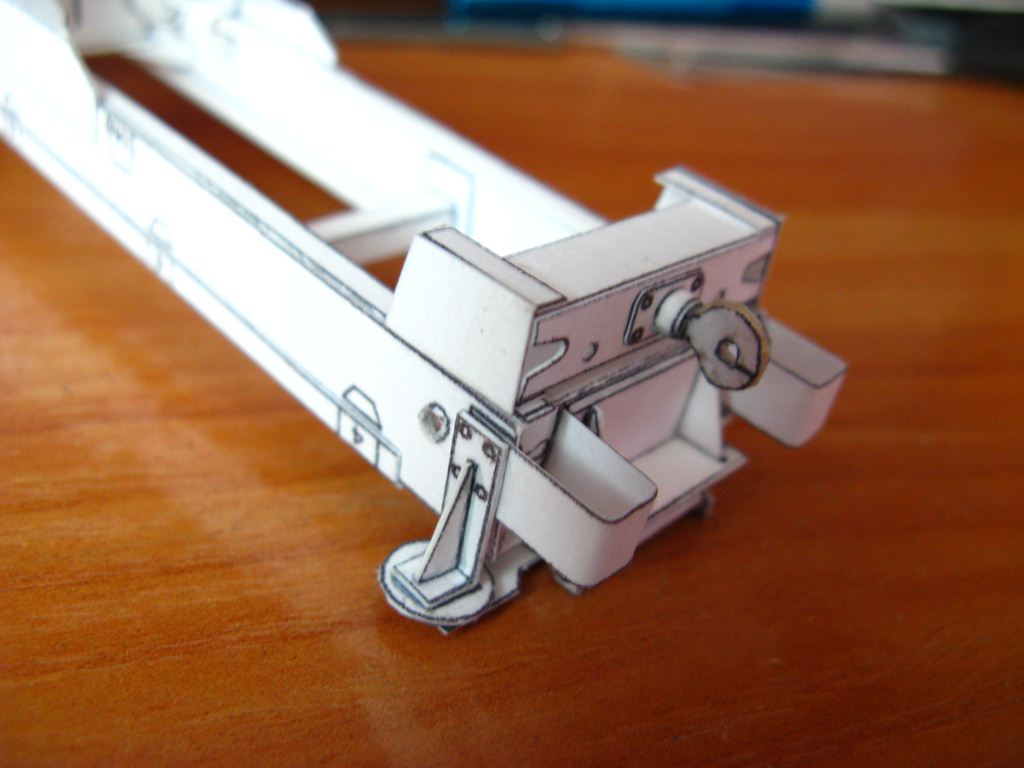

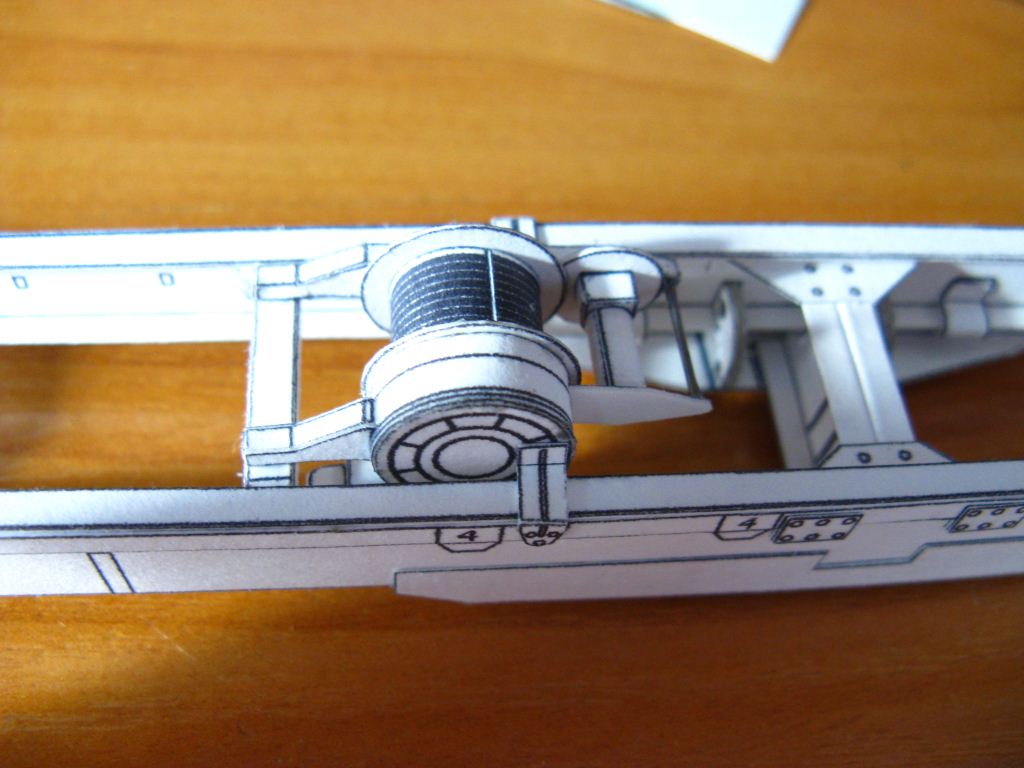

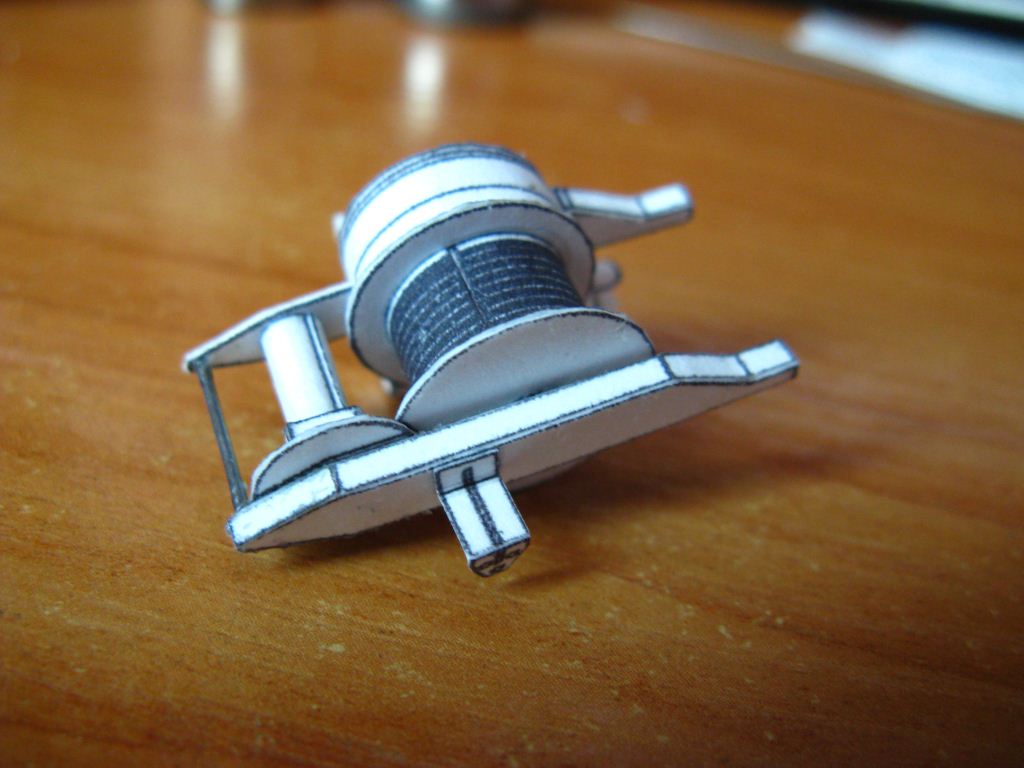

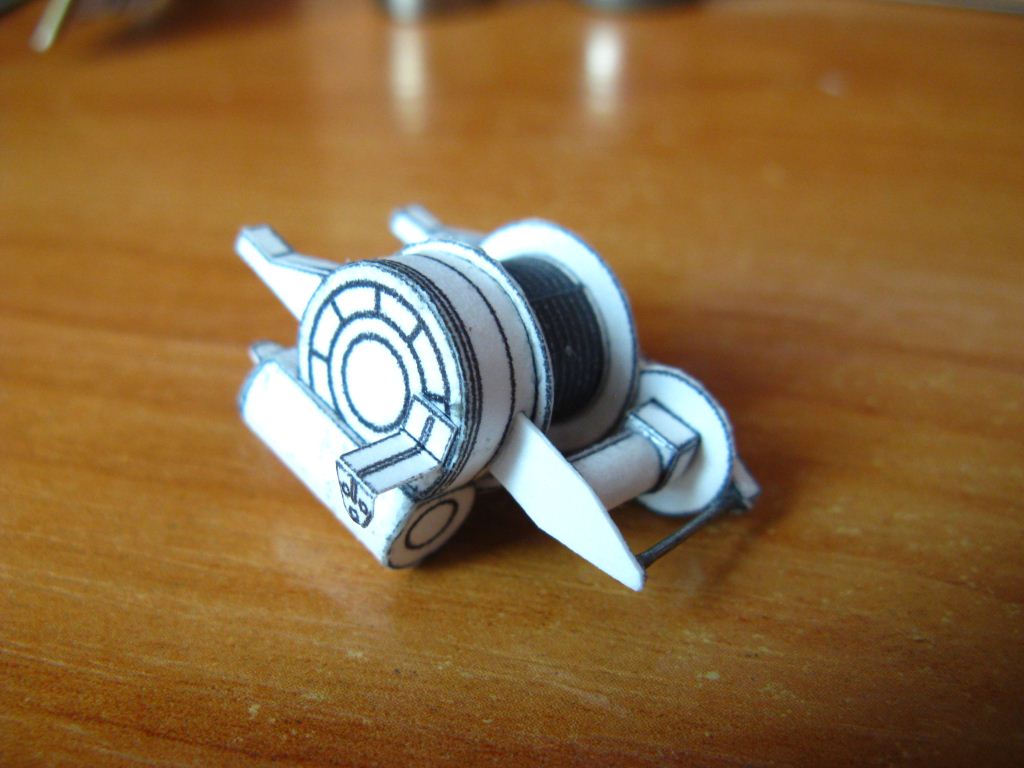

Далее лебедка.
Вложения
Nova

Сообщения: 62
Зарегистрирован: 10 июл 2018, 15:00

Re: МАЗ-6317

Сообщение Nova » 30 июл 2018, 09:08

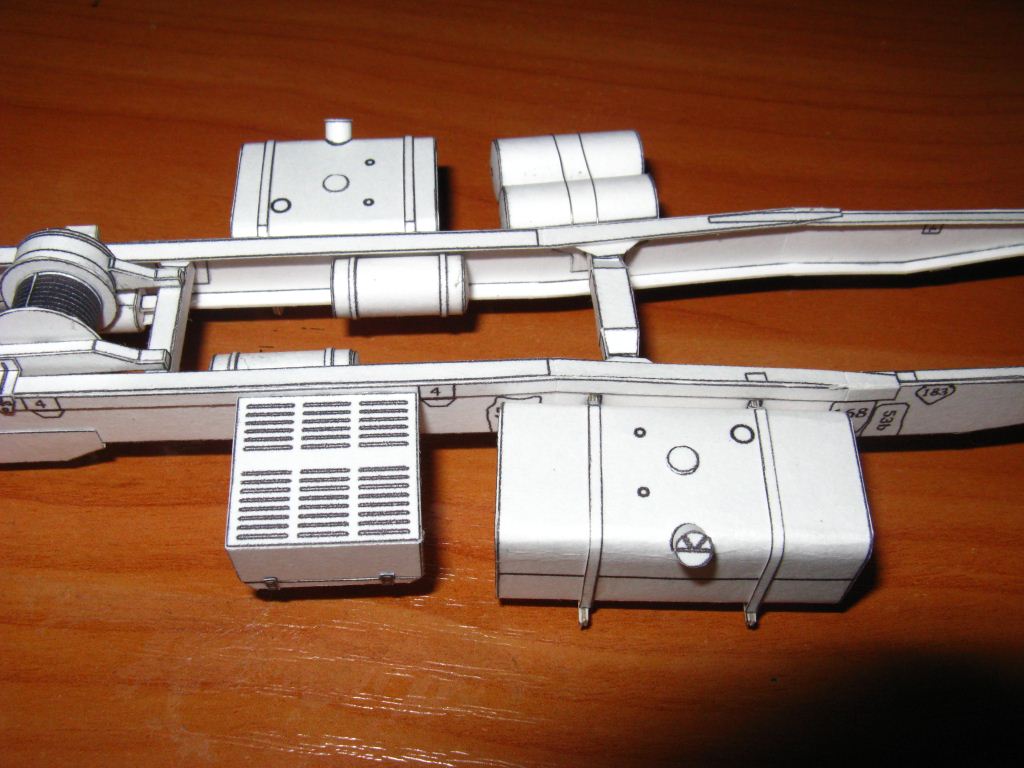

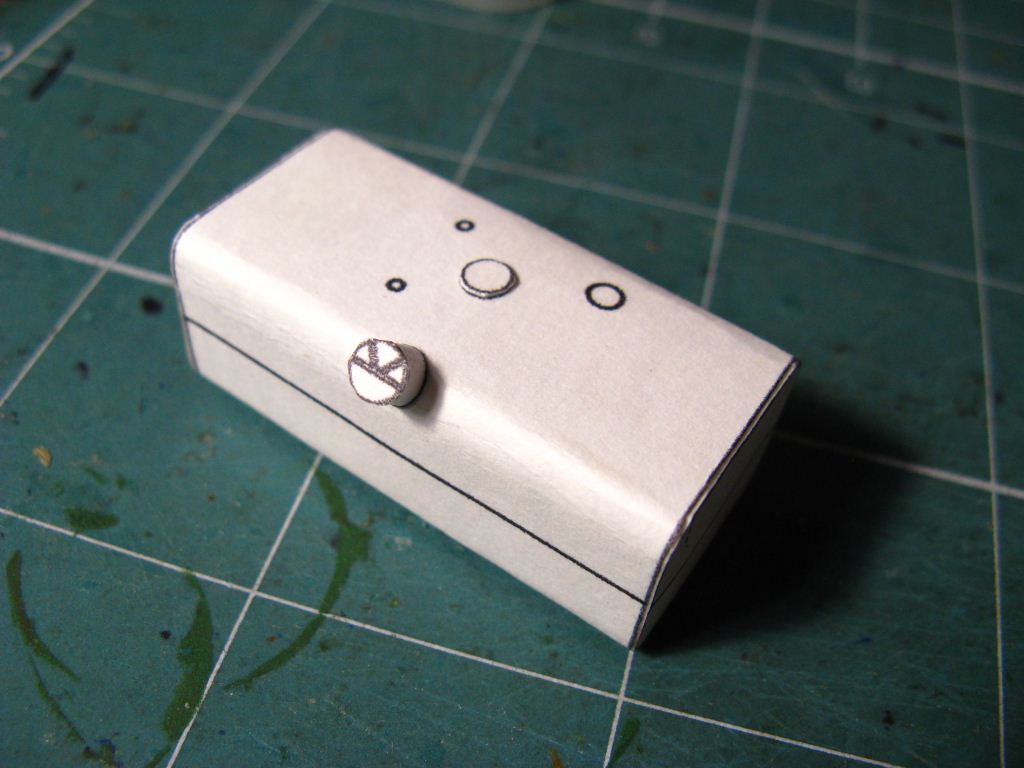

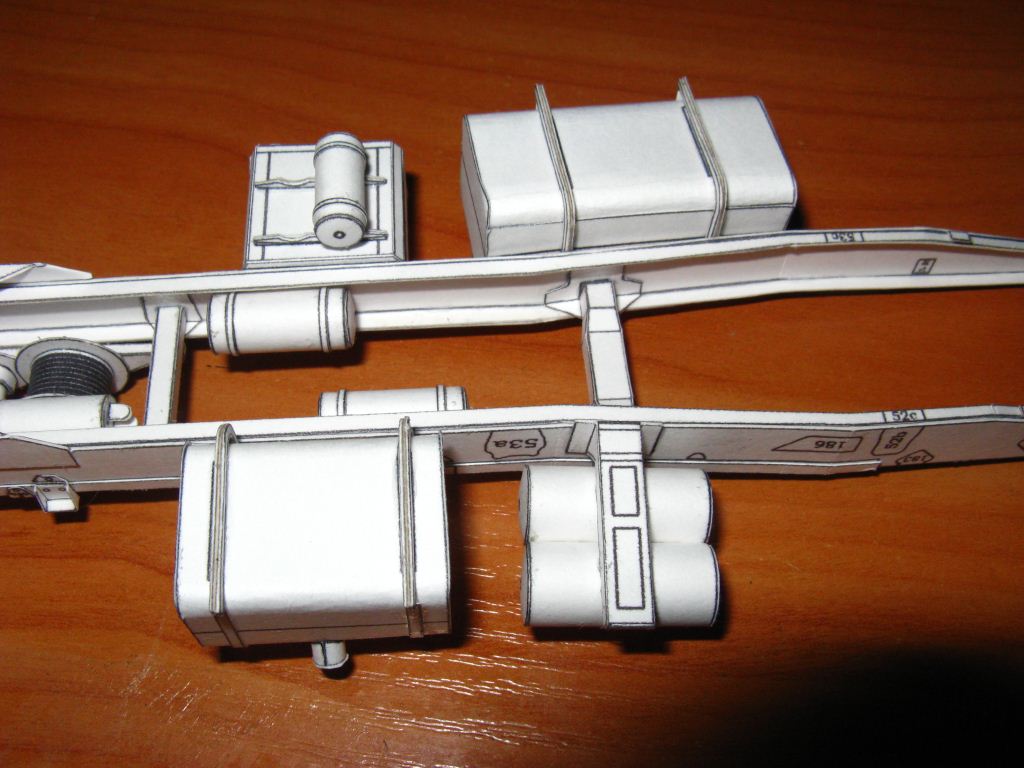

Топливные баки, воздушные баллоны, ящик с аккумуляторами
Вложения
Nova

Сообщения: 62
Зарегистрирован: 10 июл 2018, 15:00

Re: МАЗ-6317

Сообщение Nova » 30 июл 2018, 09:11

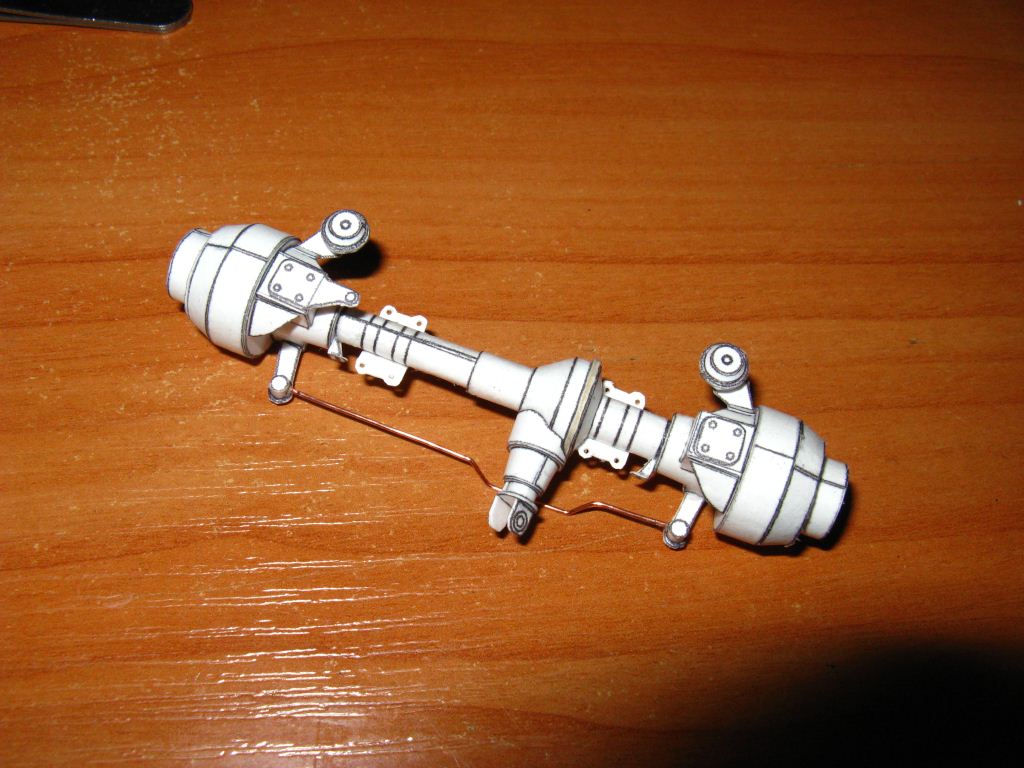

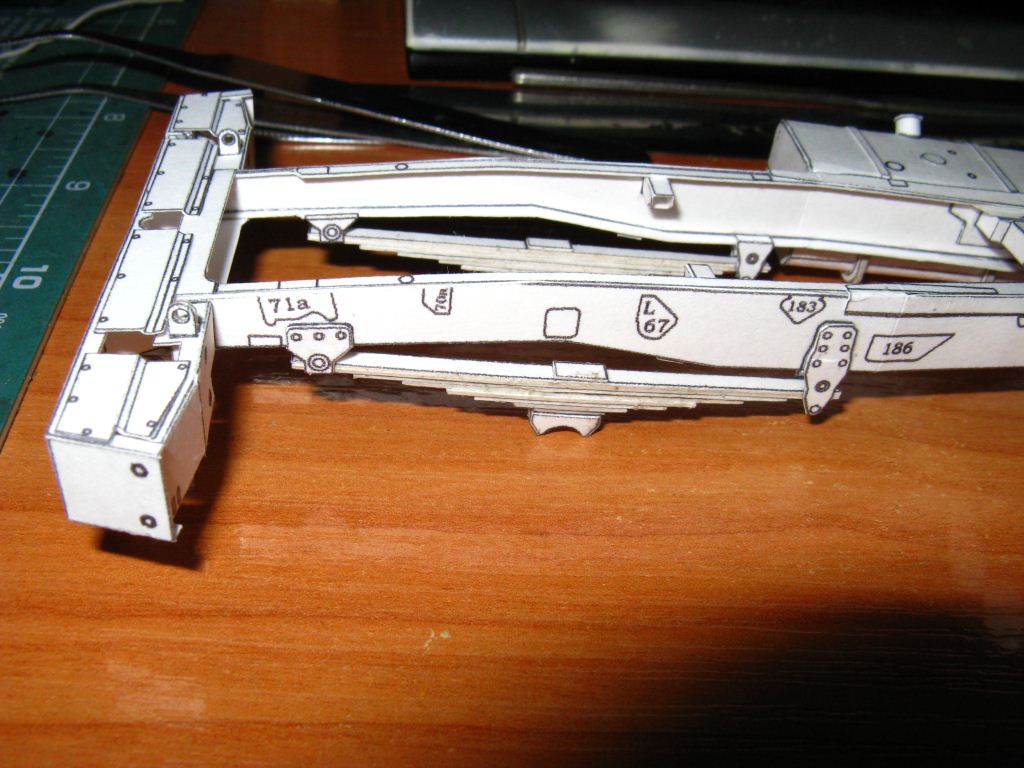

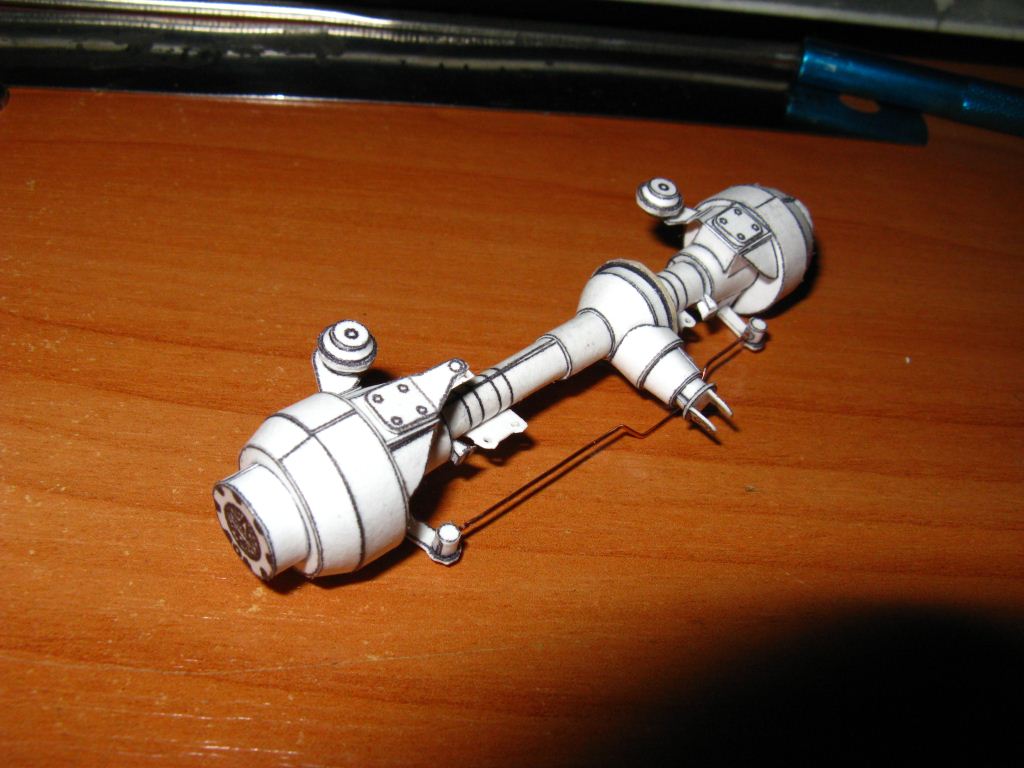

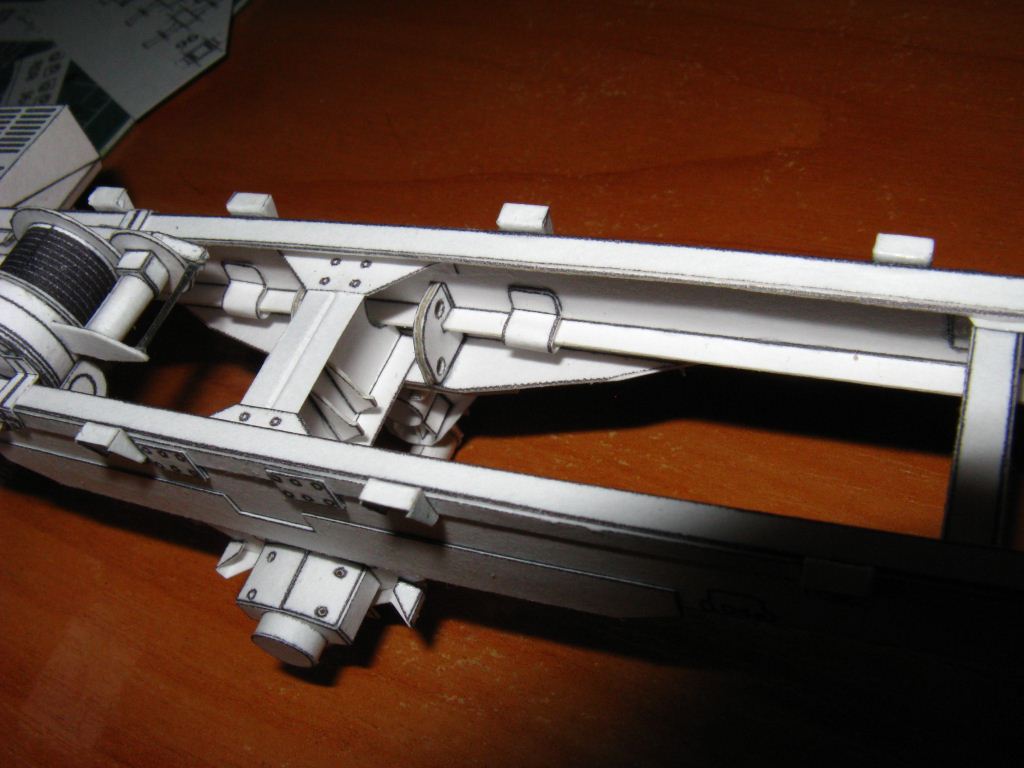

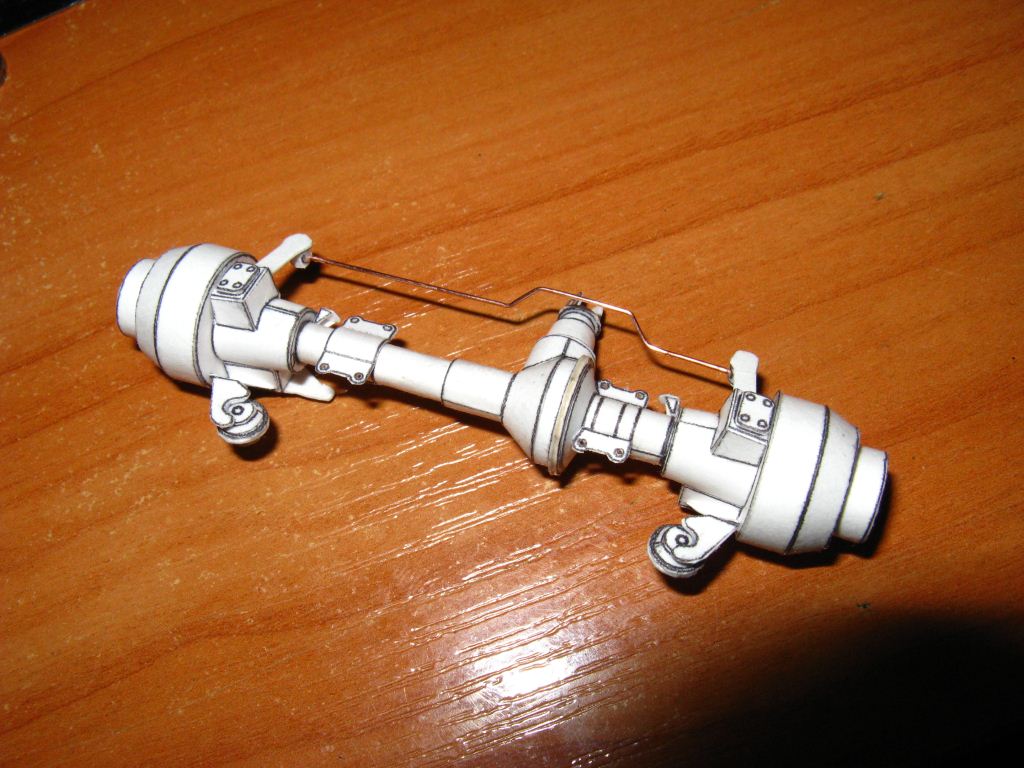

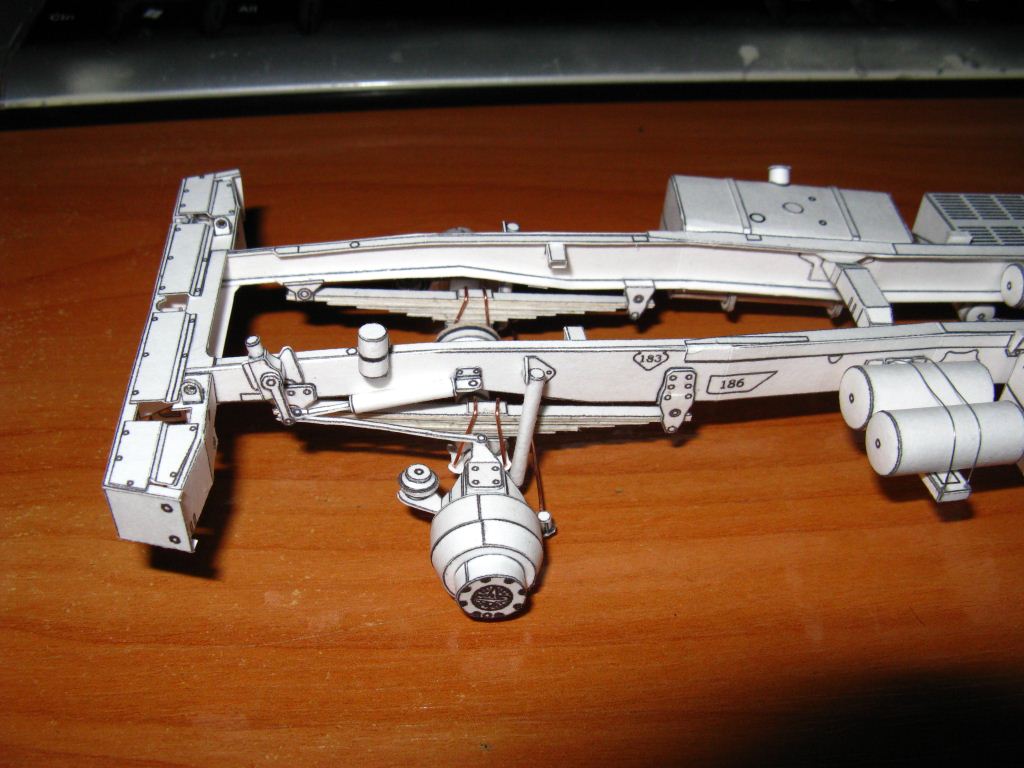

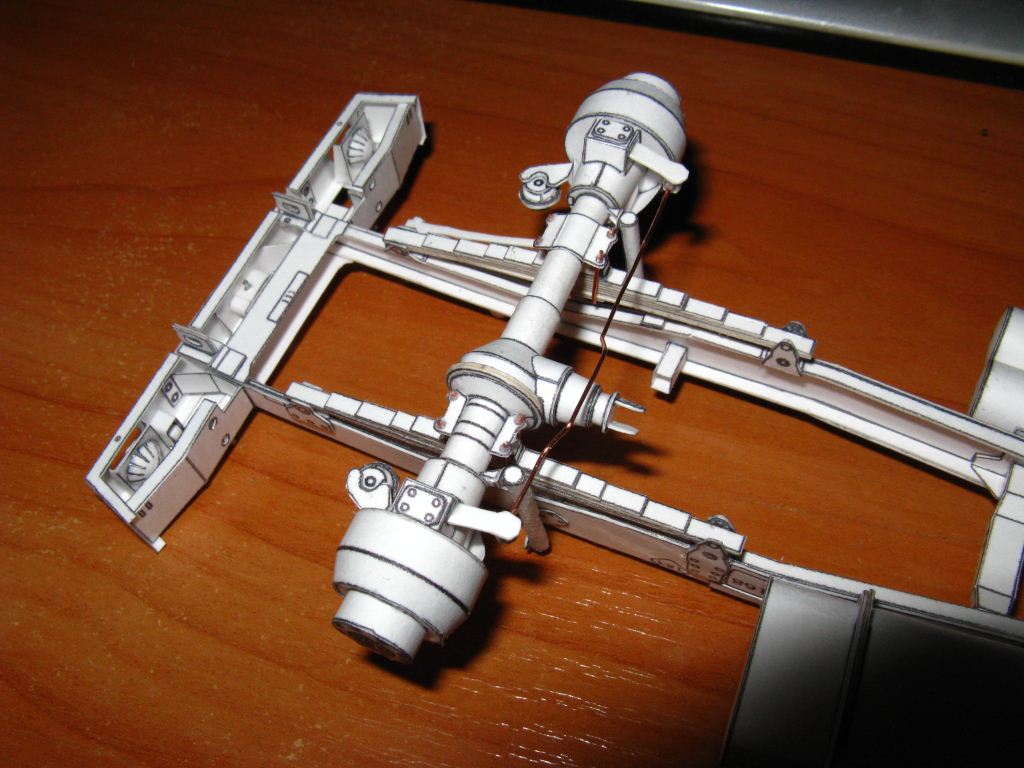

Передний мост, подвеска и рулевое
Вложения
Nova

Сообщения: 62
Зарегистрирован: 10 июл 2018, 15:00

Re: МАЗ-6317

Сообщение Nova » 30 июл 2018, 09:14

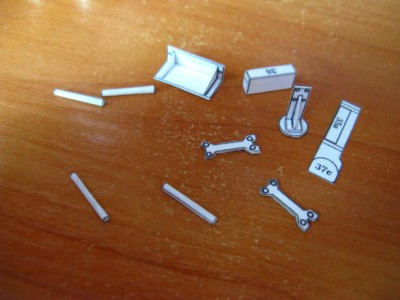

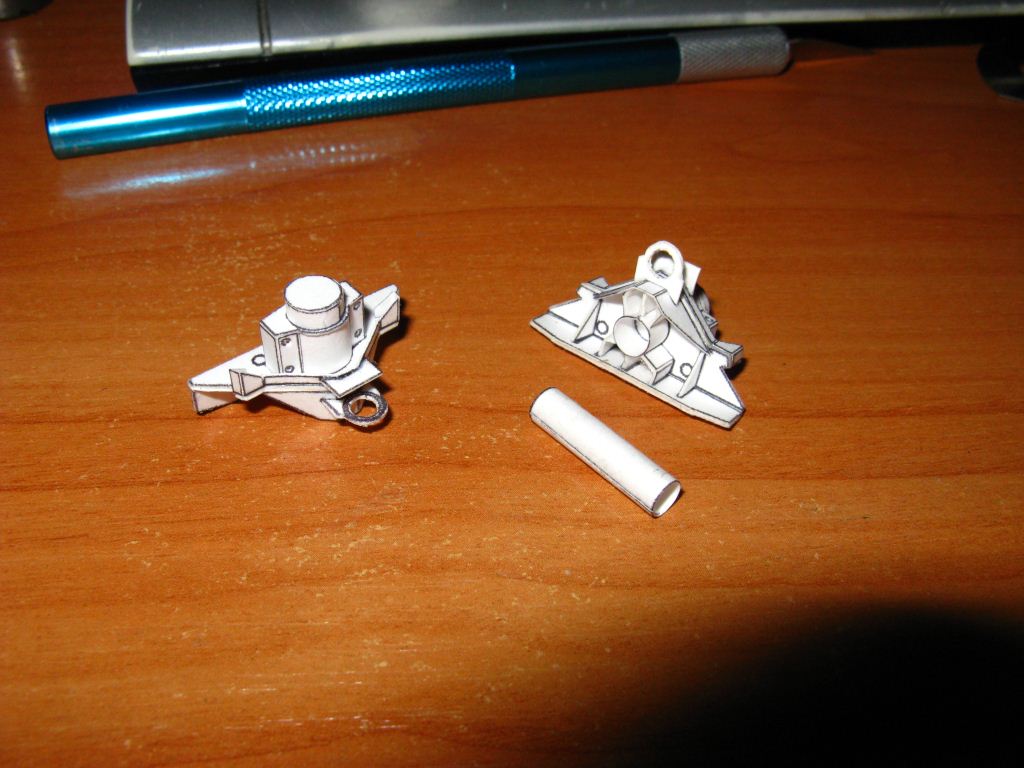

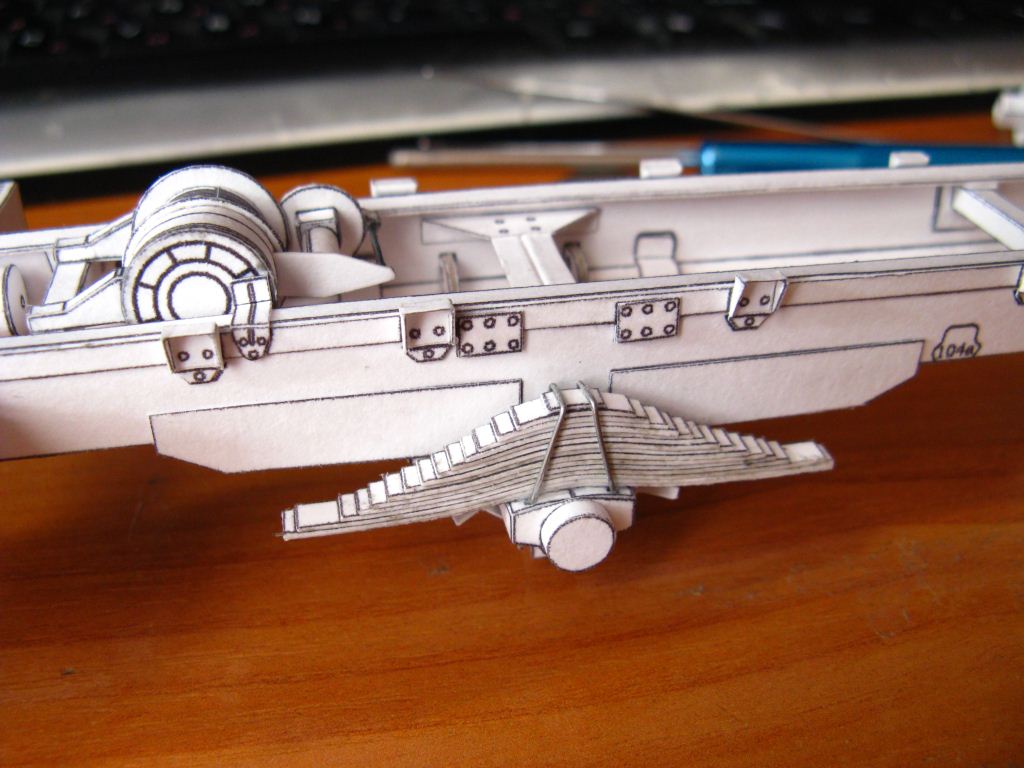

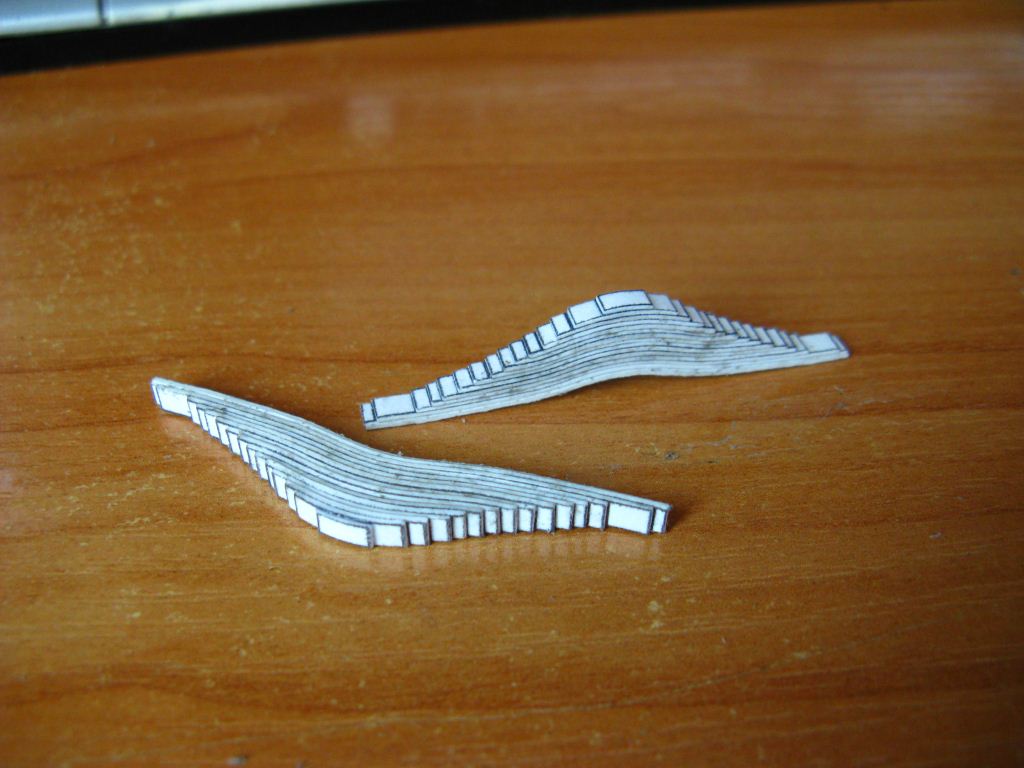

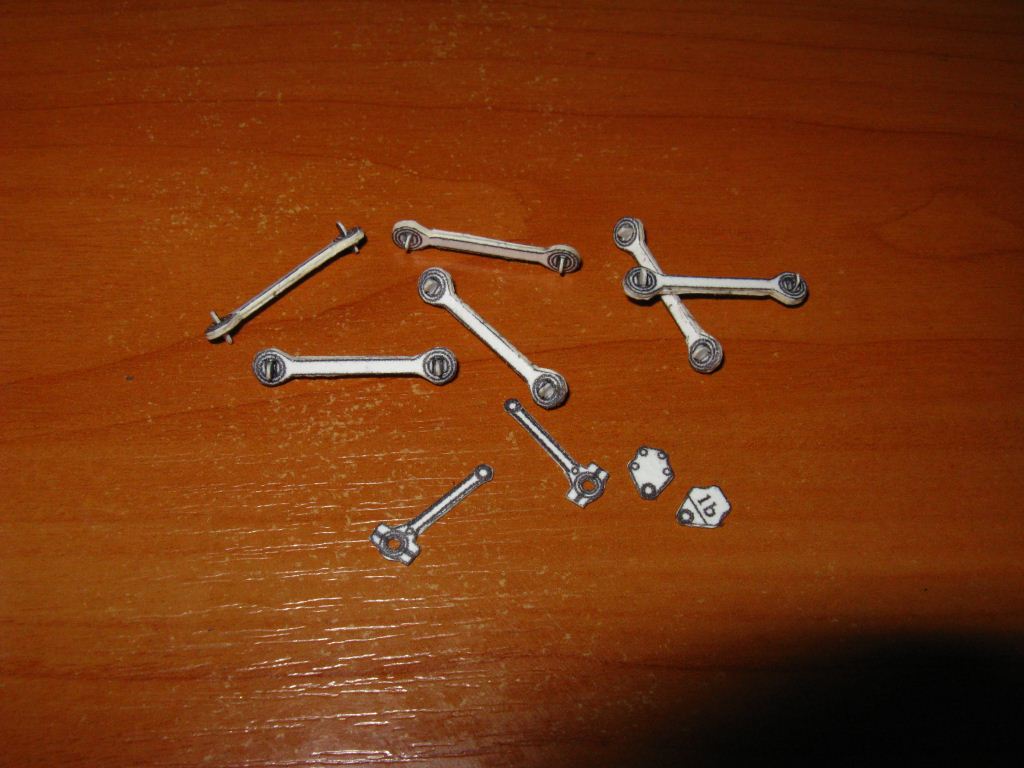

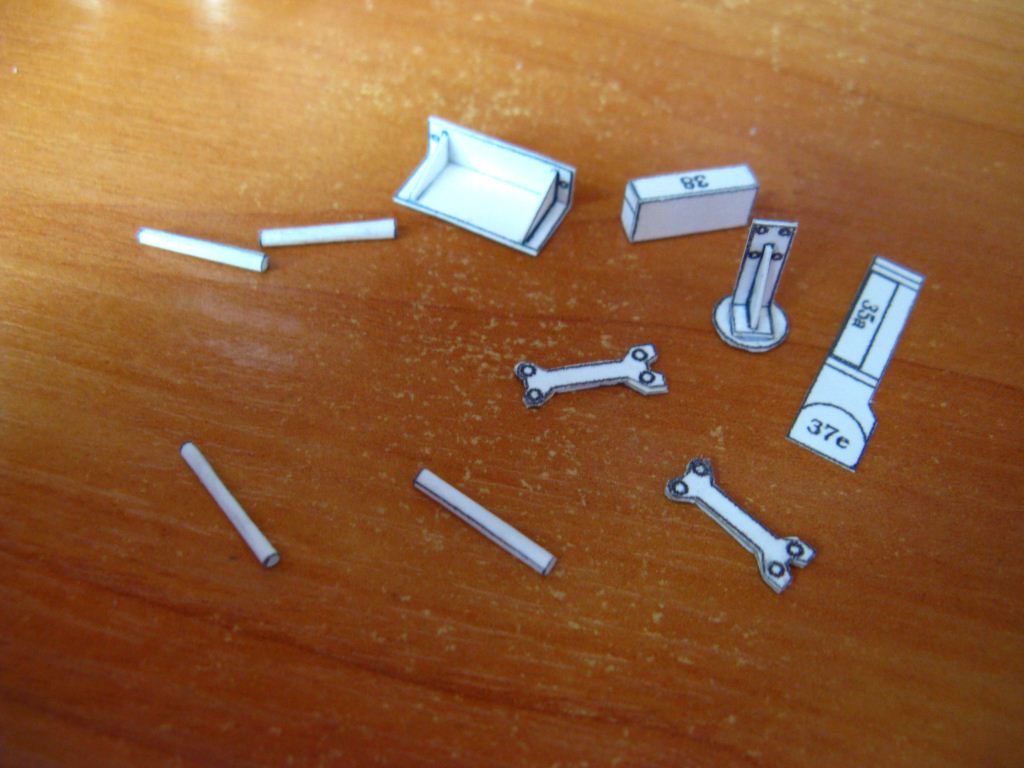

Элементы задней подвески
Вложения
Nova

Сообщения: 62
Зарегистрирован: 10 июл 2018, 15:00

Re: МАЗ-6317

Сообщение Nova » 30 июл 2018, 09:16

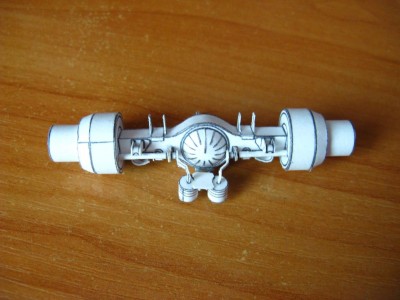

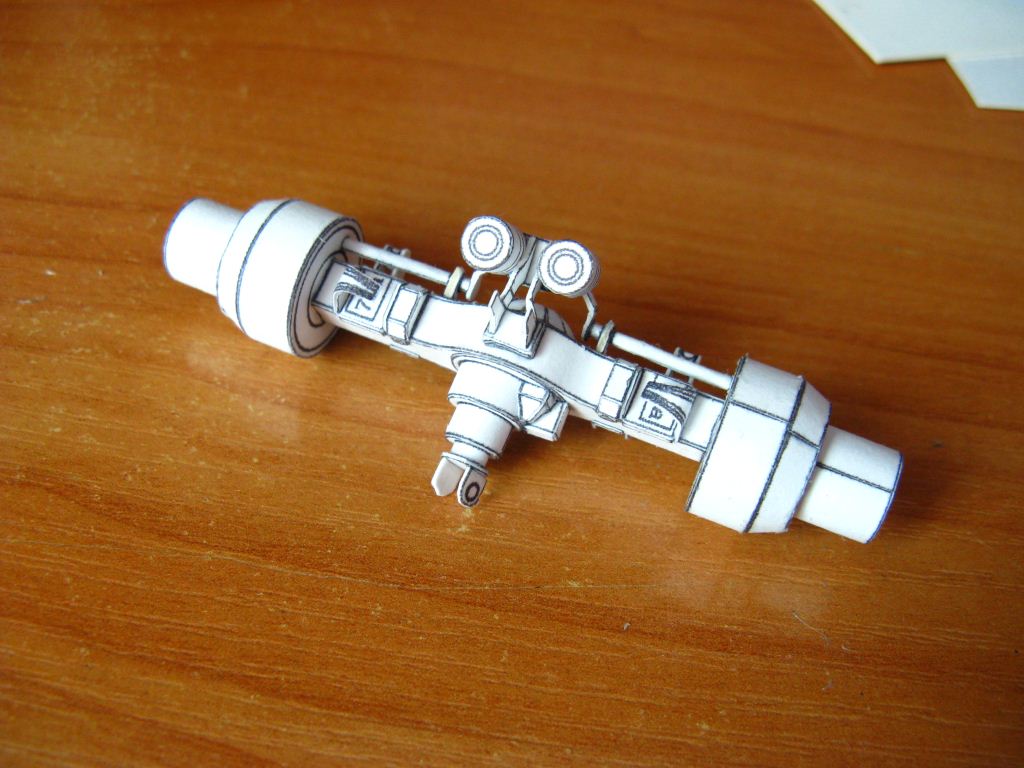

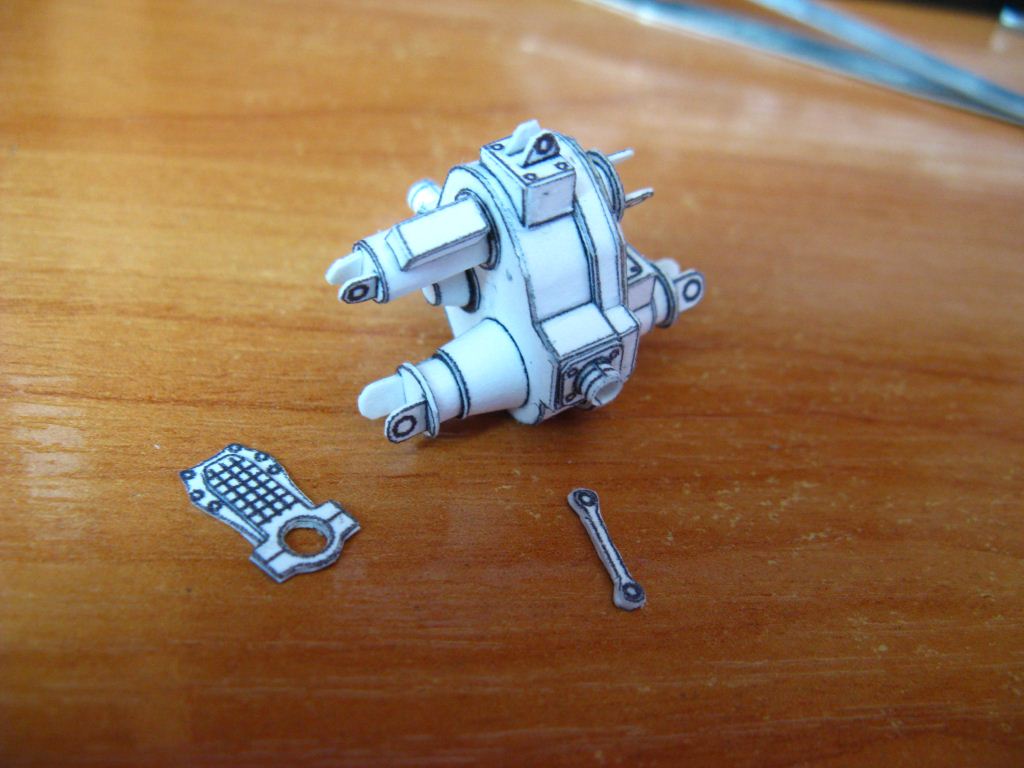

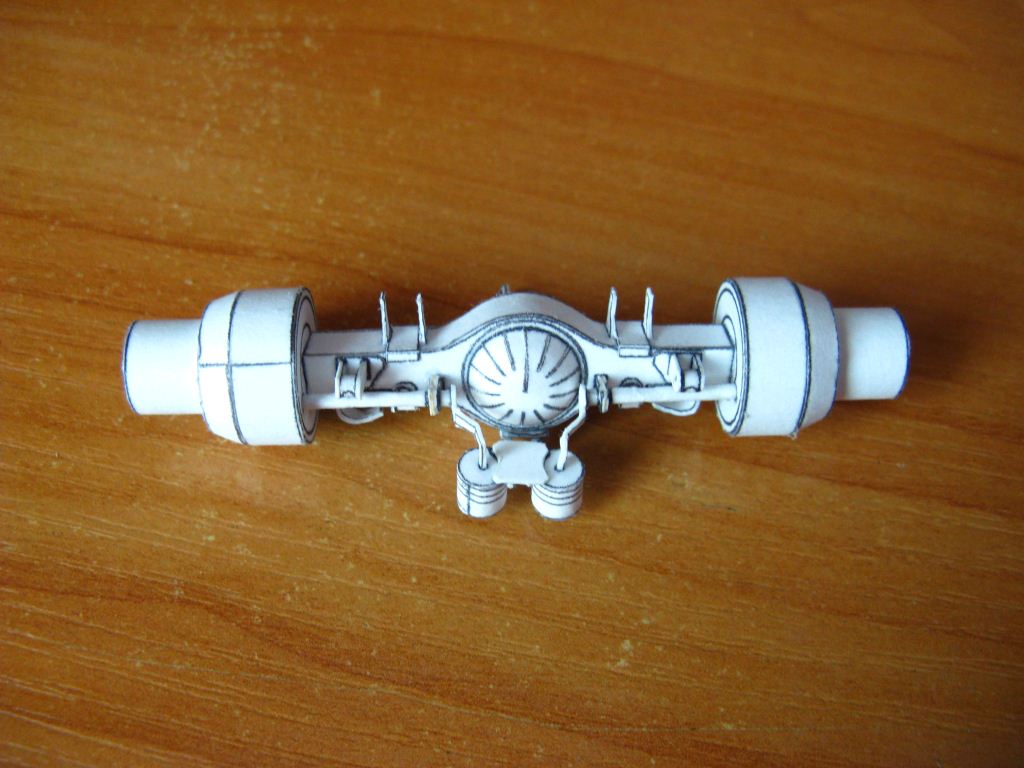

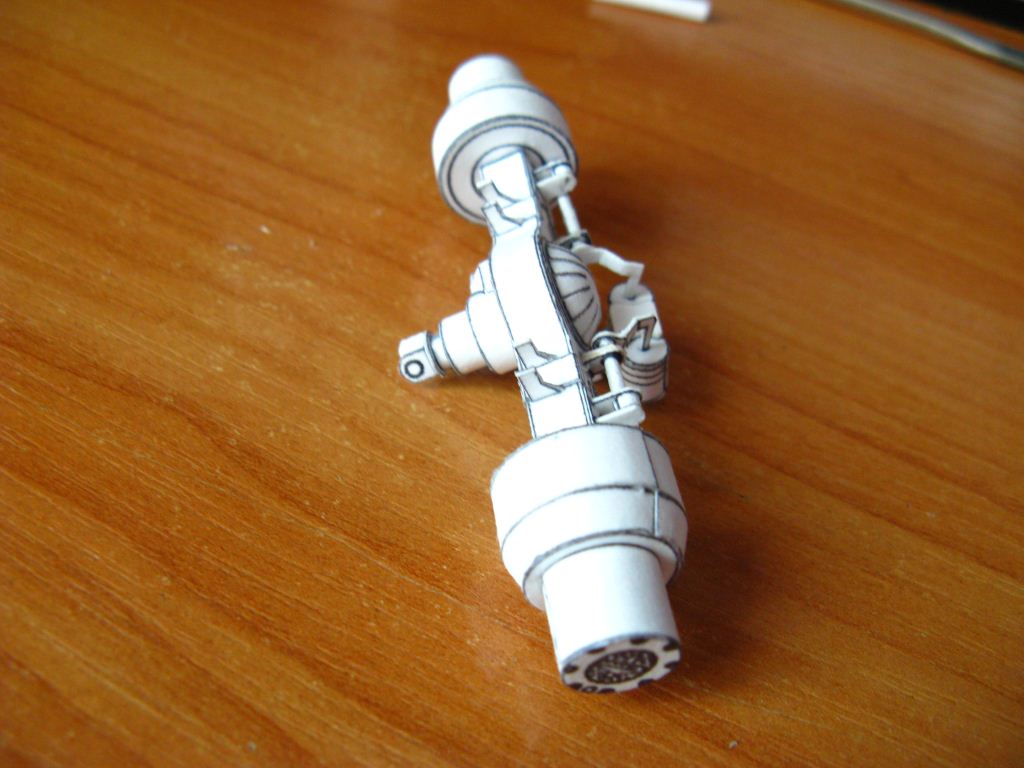

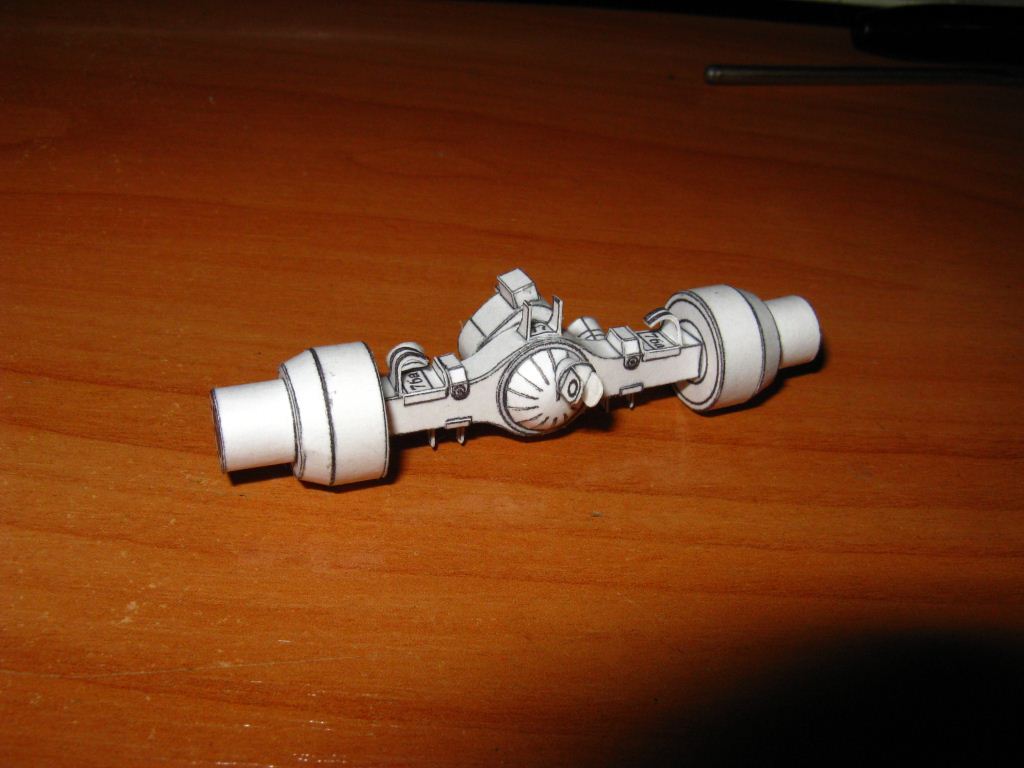

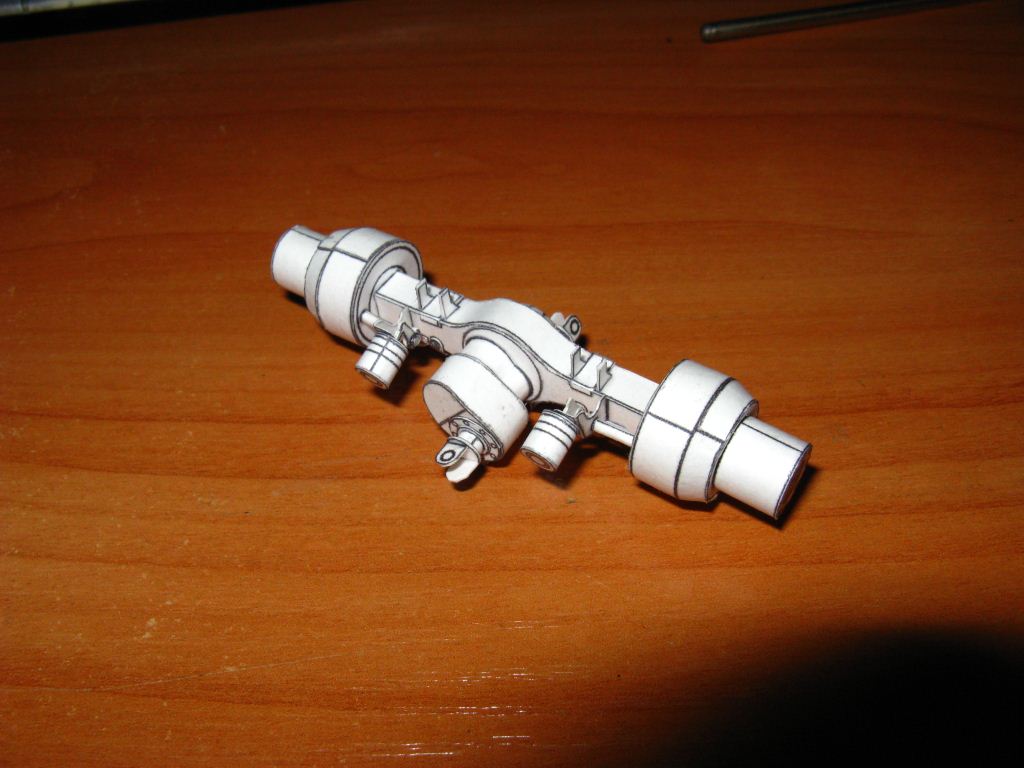

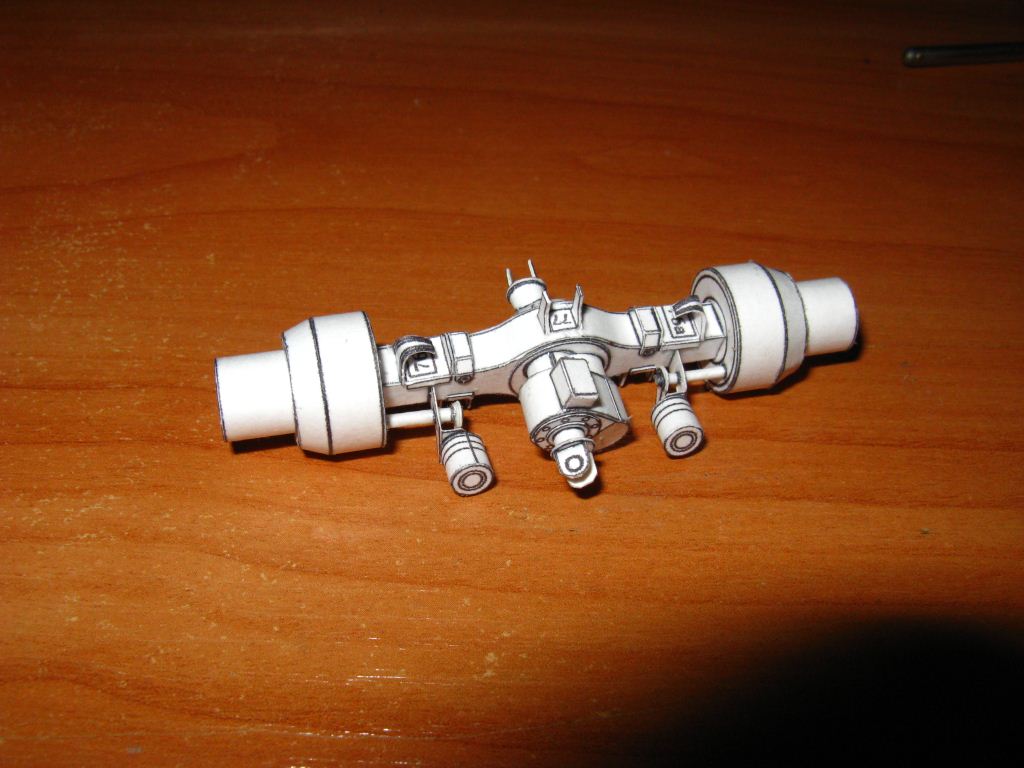

Далее средний мост в сборе
Вложения
Nova

Сообщения: 62
Зарегистрирован: 10 июл 2018, 15:00

Re: МАЗ-6317

Сообщение Nova » 30 июл 2018, 09:17

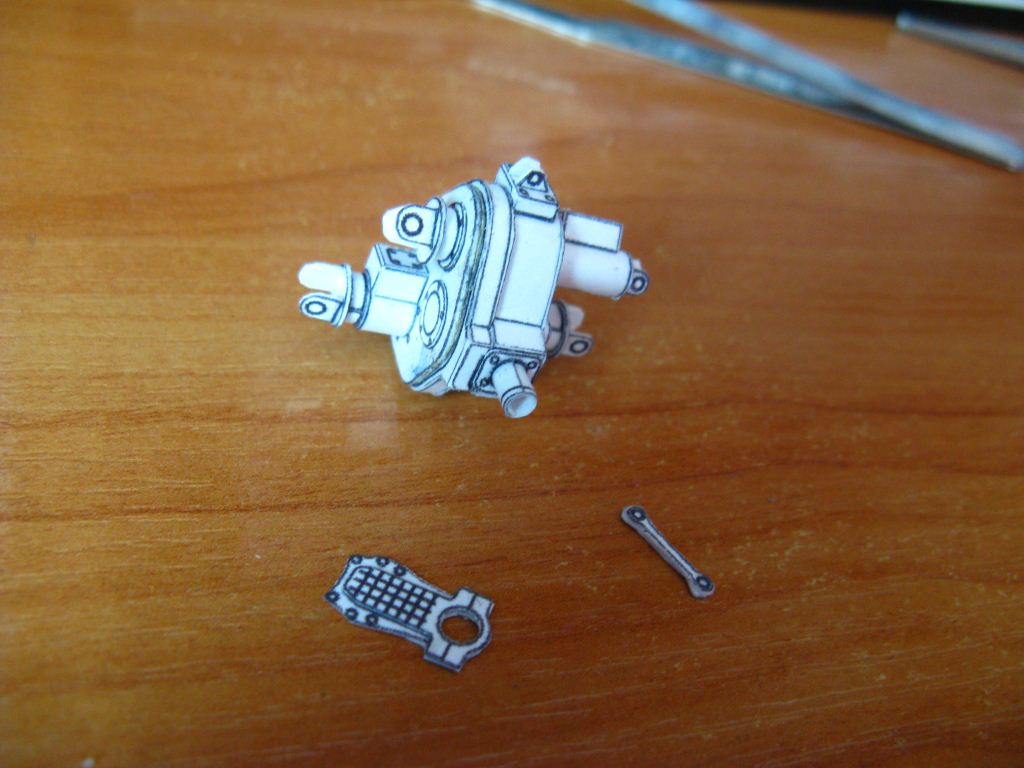

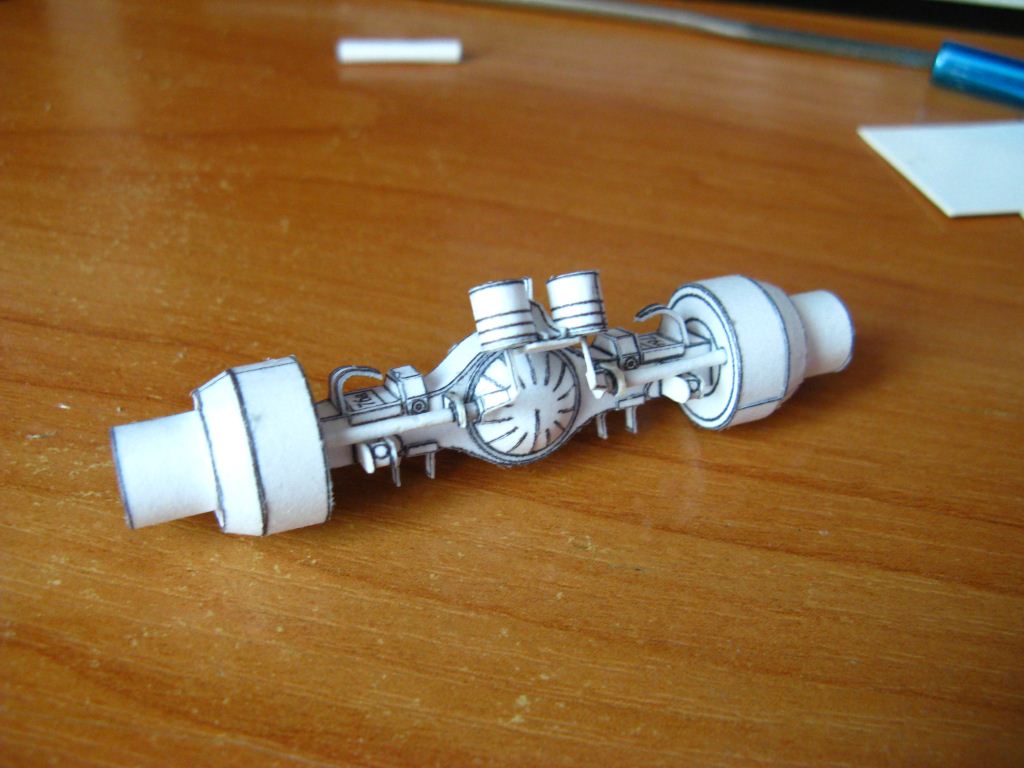

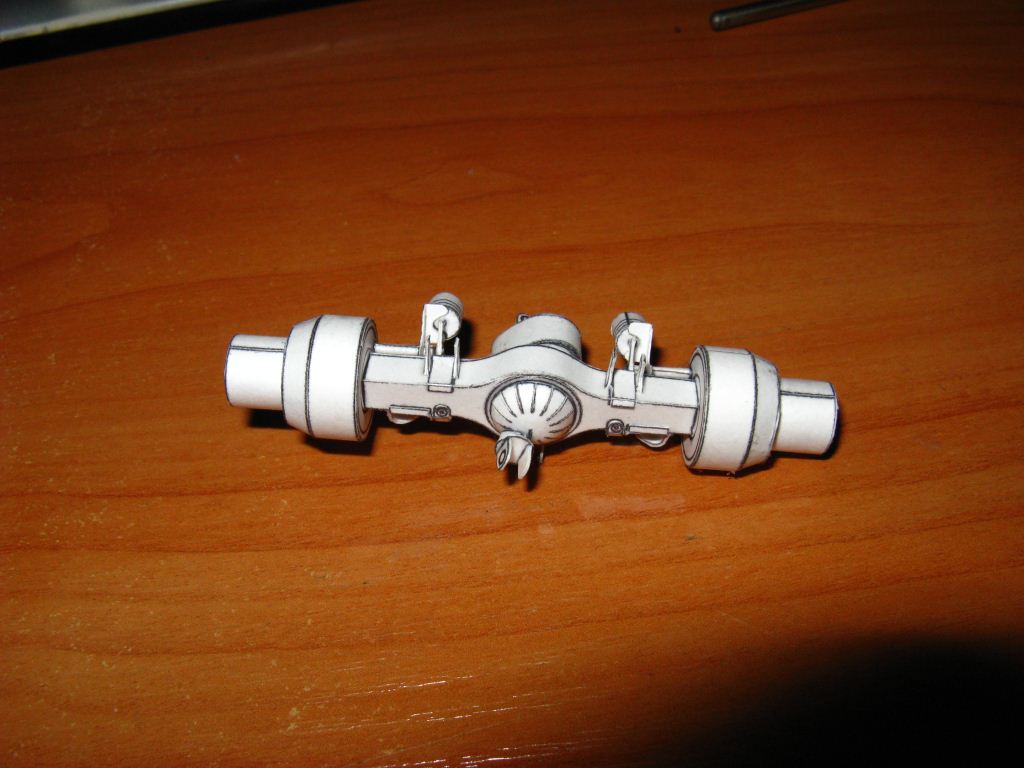

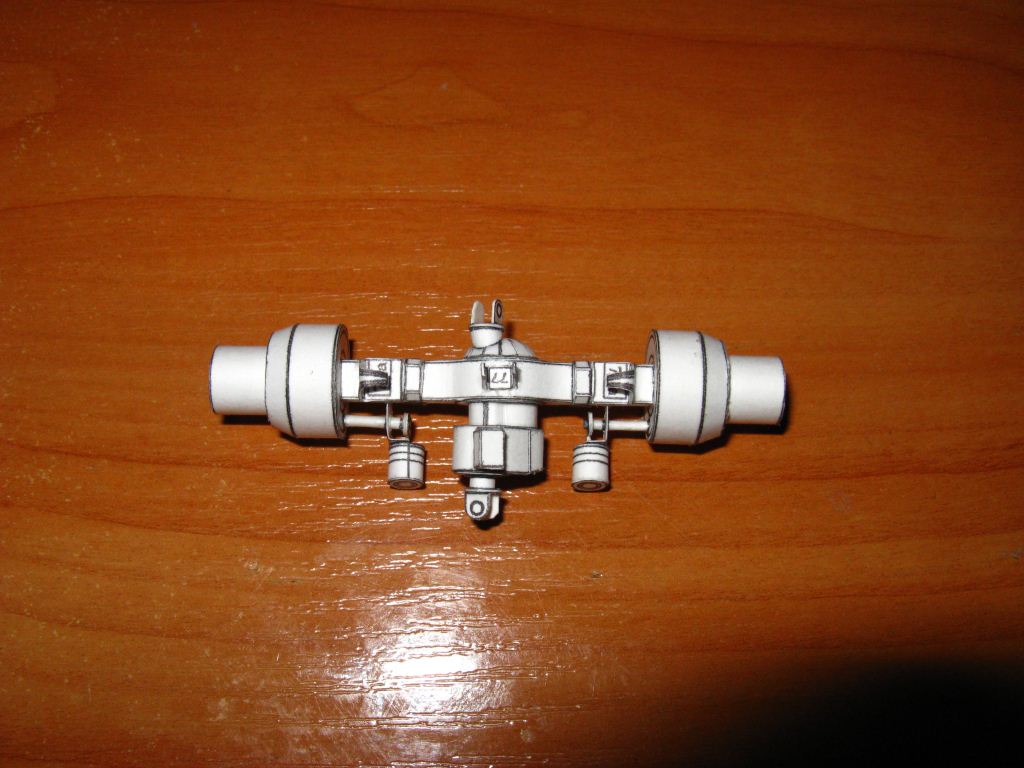

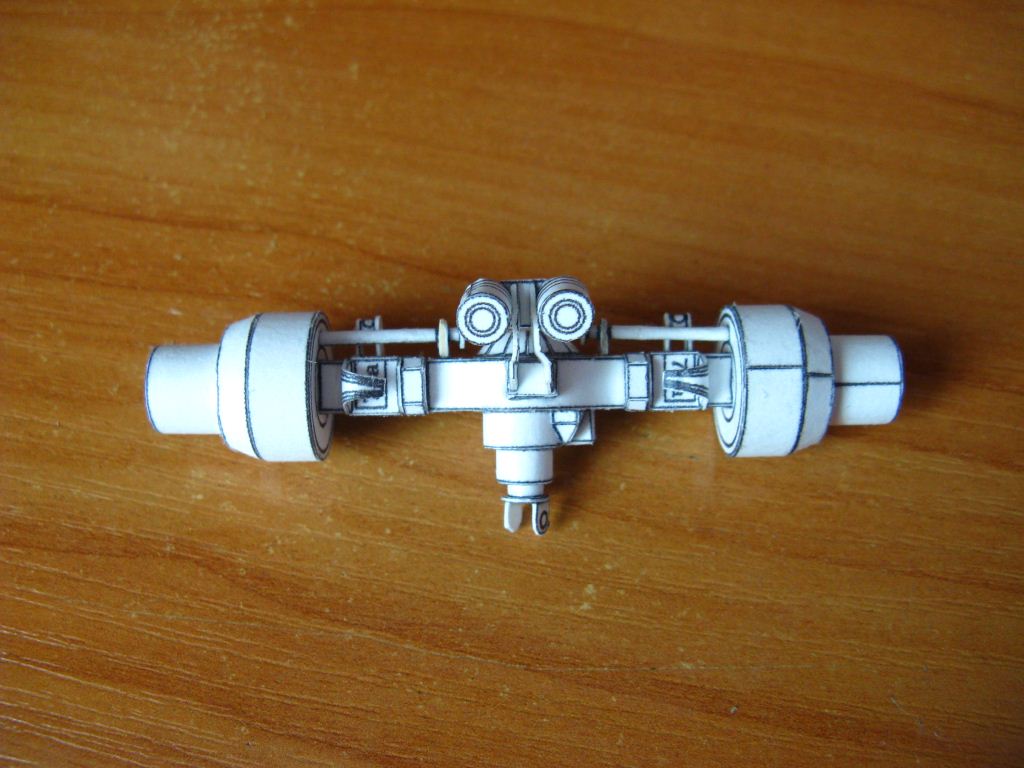

И задний в сборе
Вложения
Nova

Сообщения: 62
Зарегистрирован: 10 июл 2018, 15:00

Re: МАЗ-6317

Сообщение Nova » 30 июл 2018, 09:19

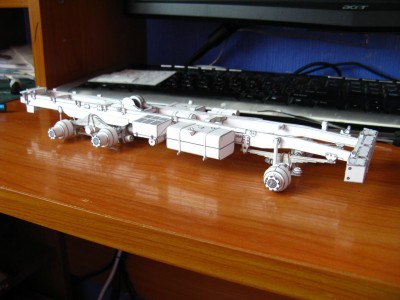

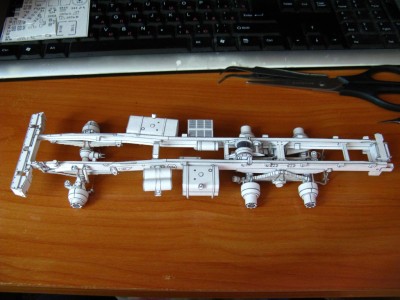

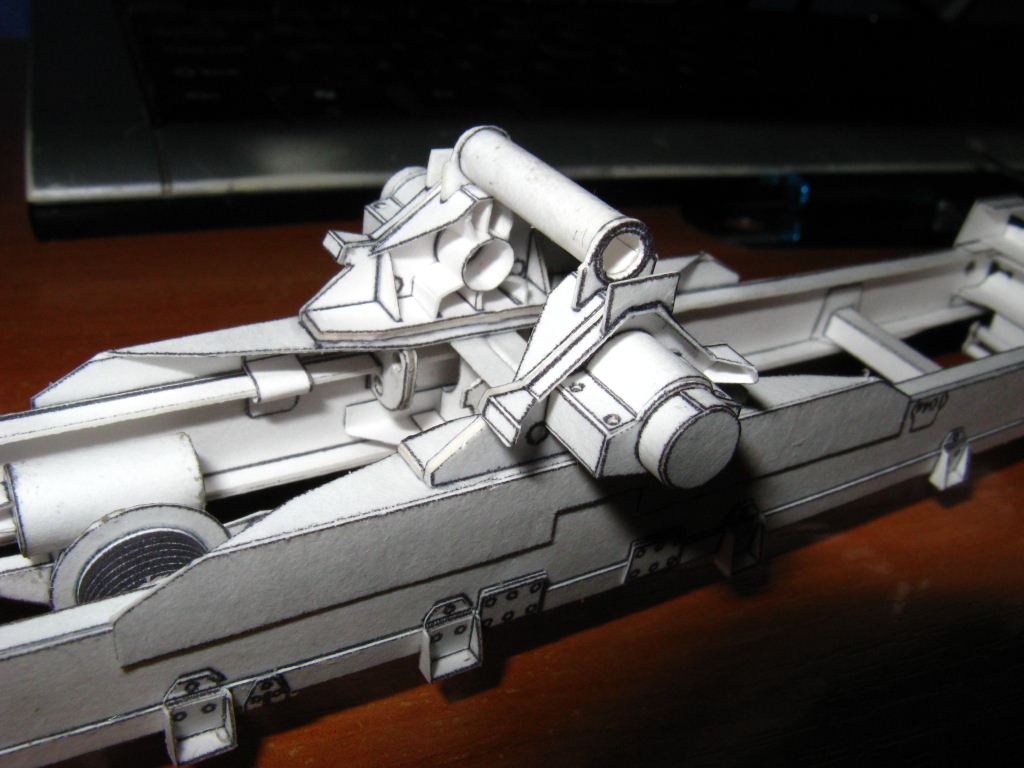

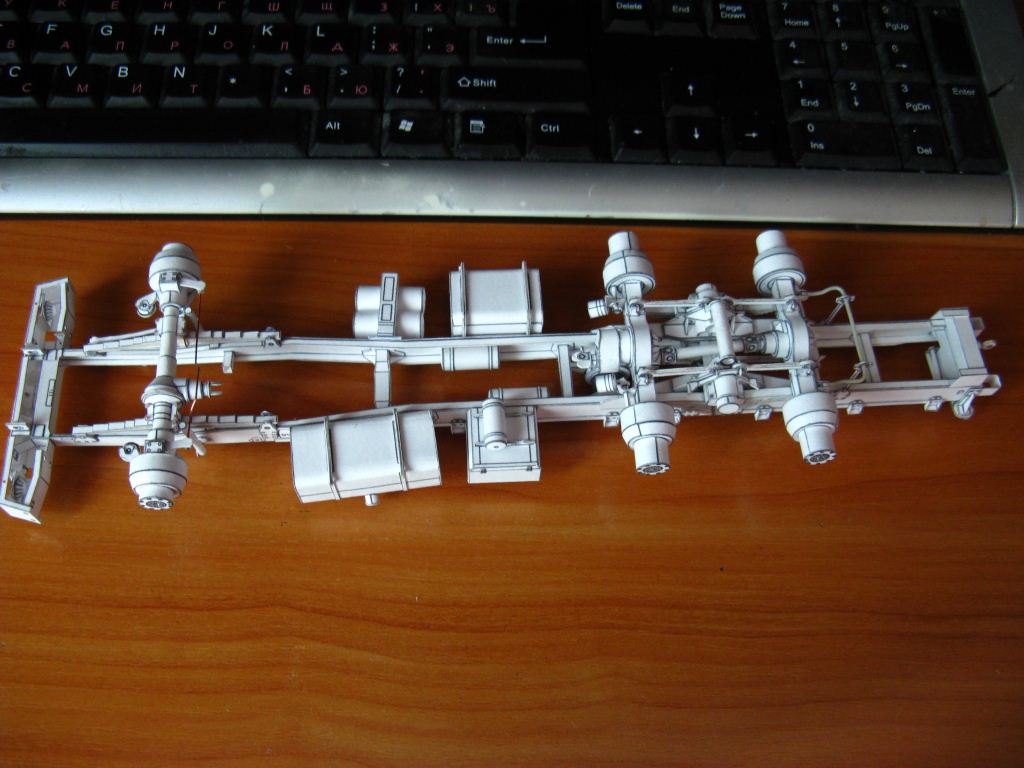

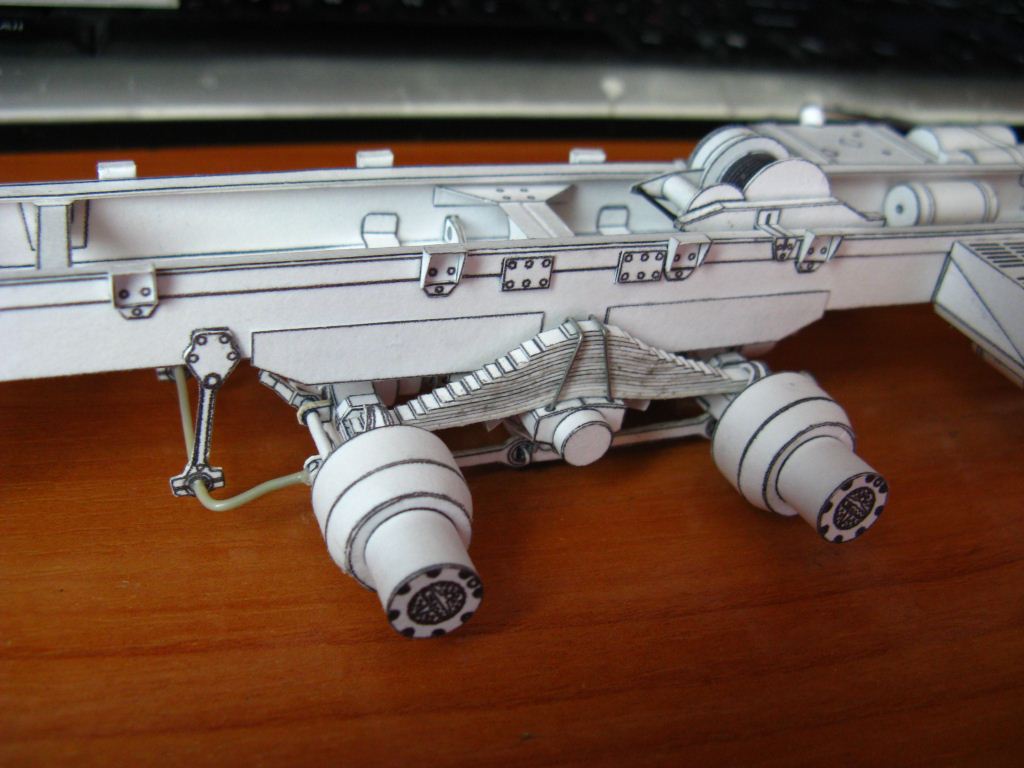

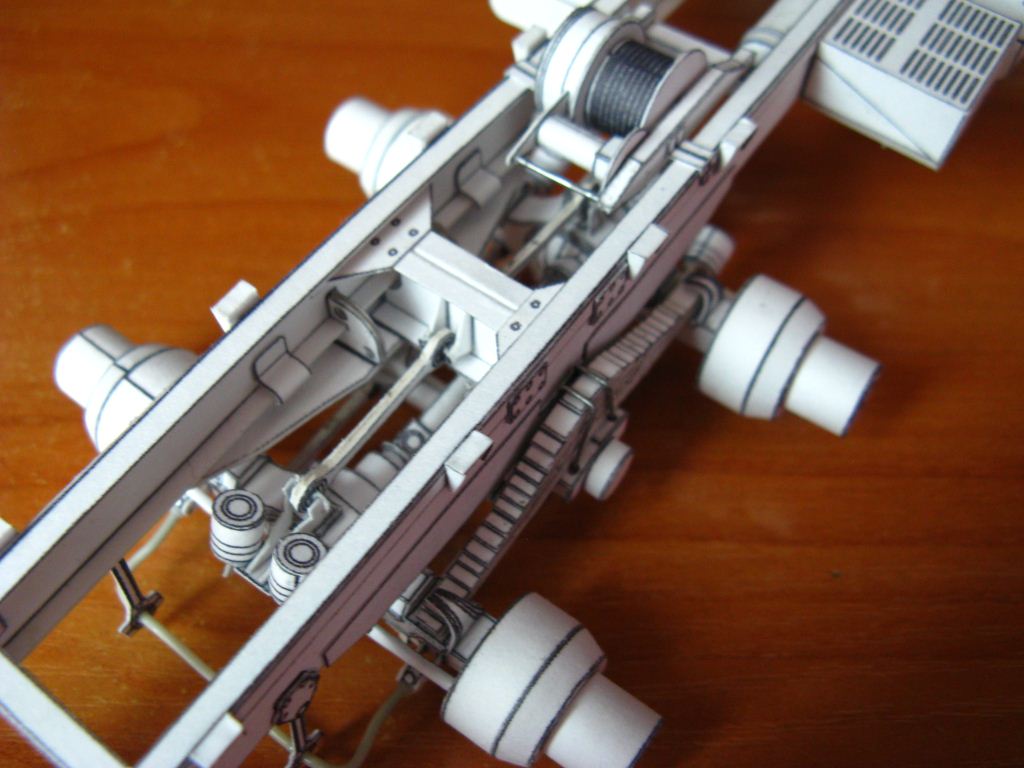

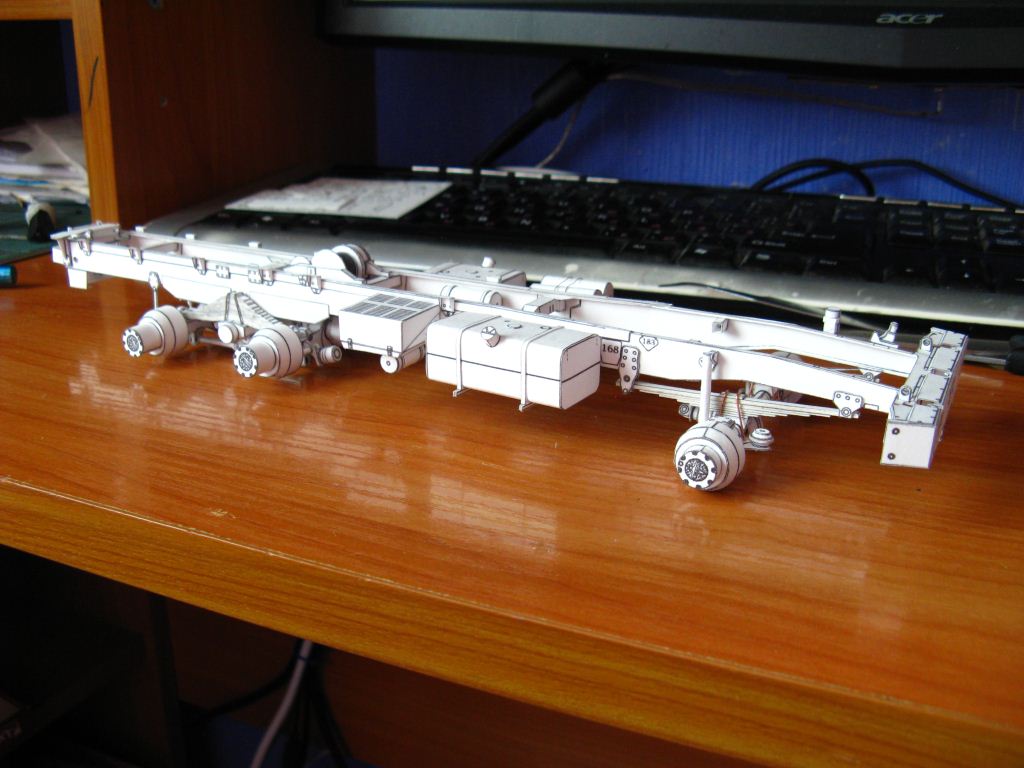

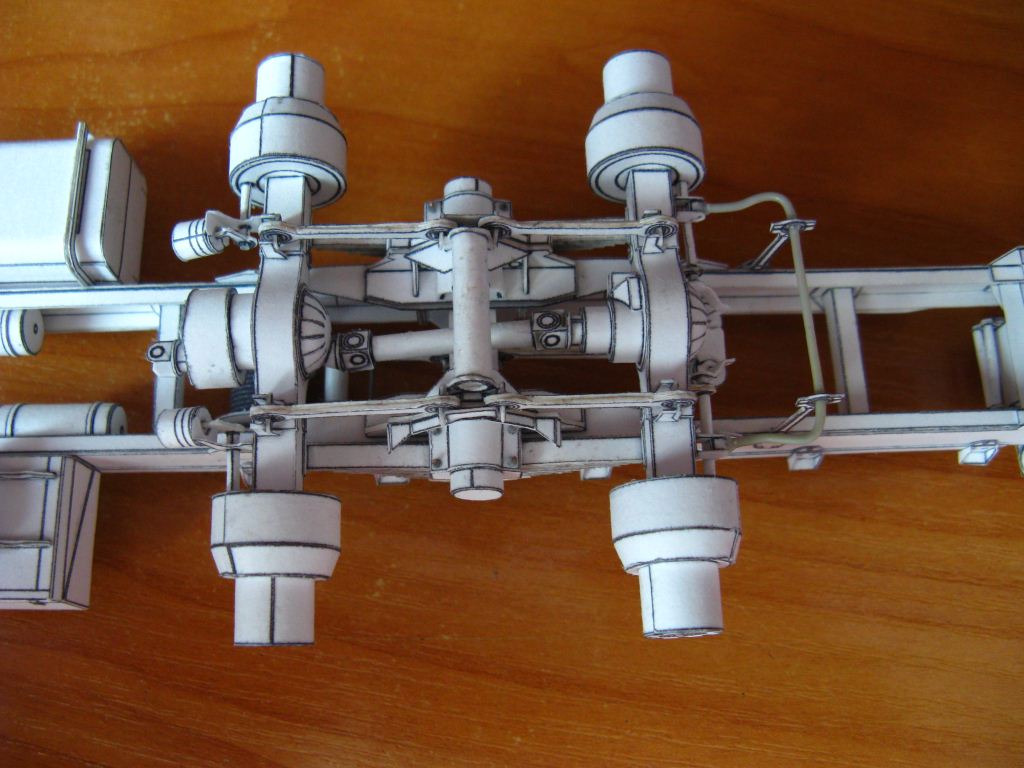

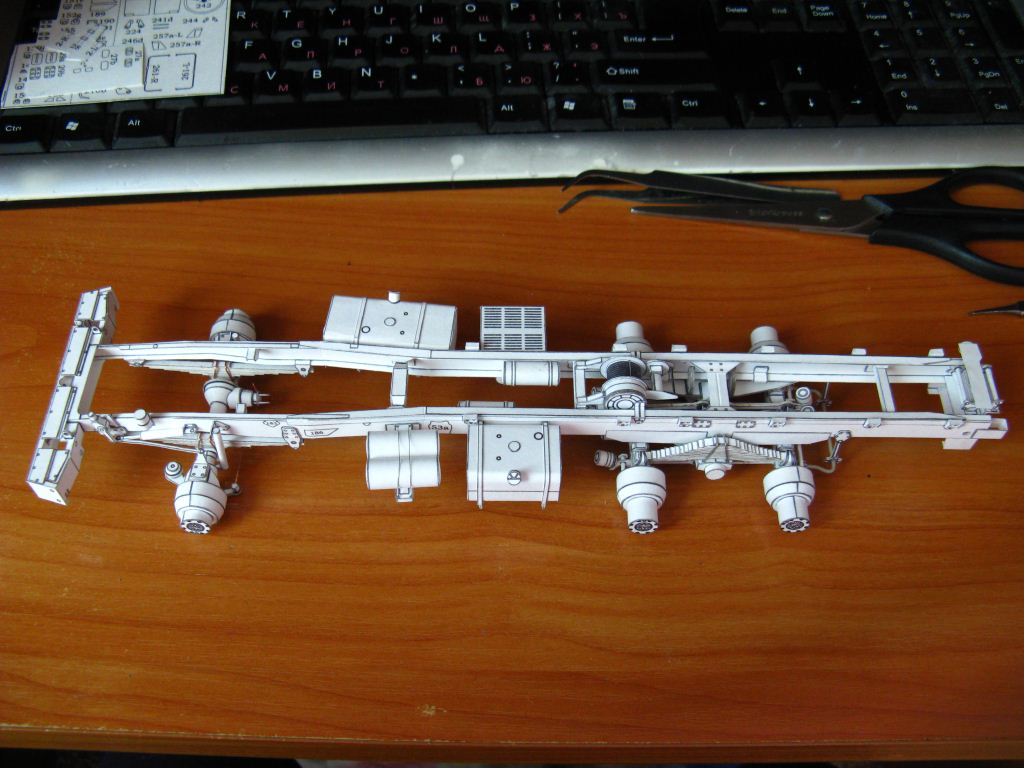

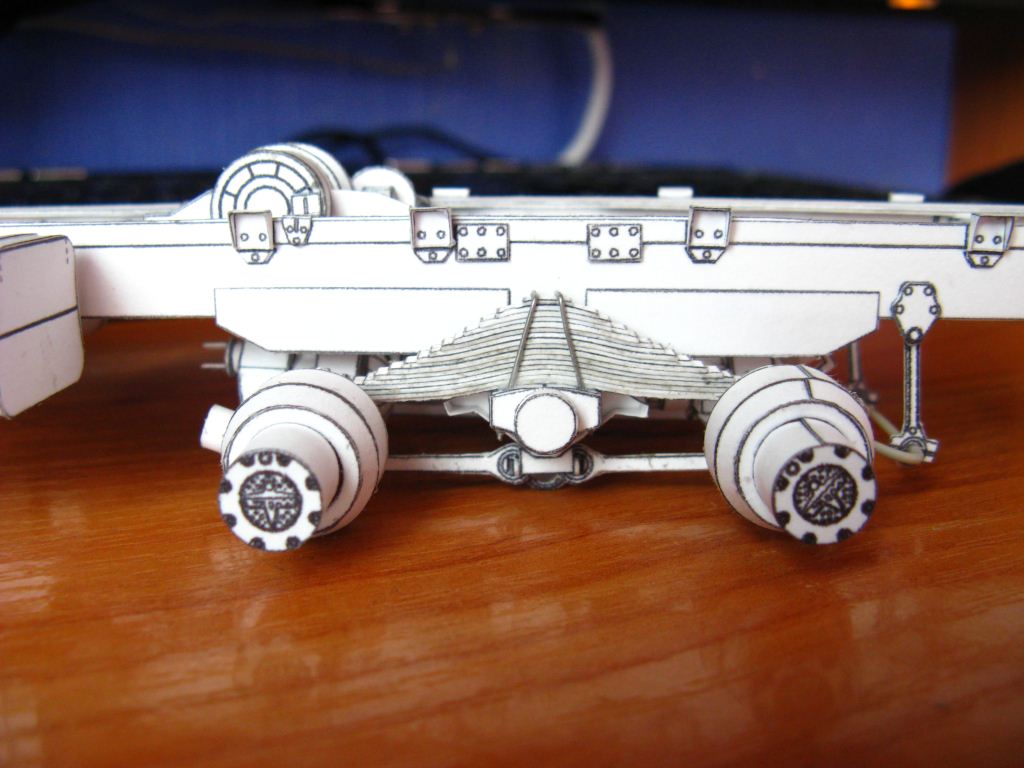

Задняя подвеска на месте, и общий вид
Вложения
Nova

Сообщения: 62
Зарегистрирован: 10 июл 2018, 15:00

Re: МАЗ-6317

Сообщение Nova » 30 июл 2018, 09:20

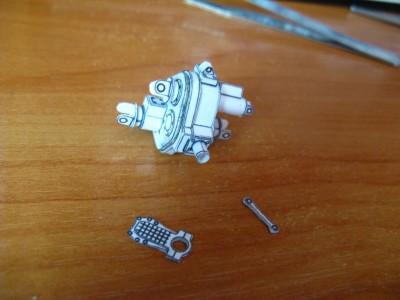

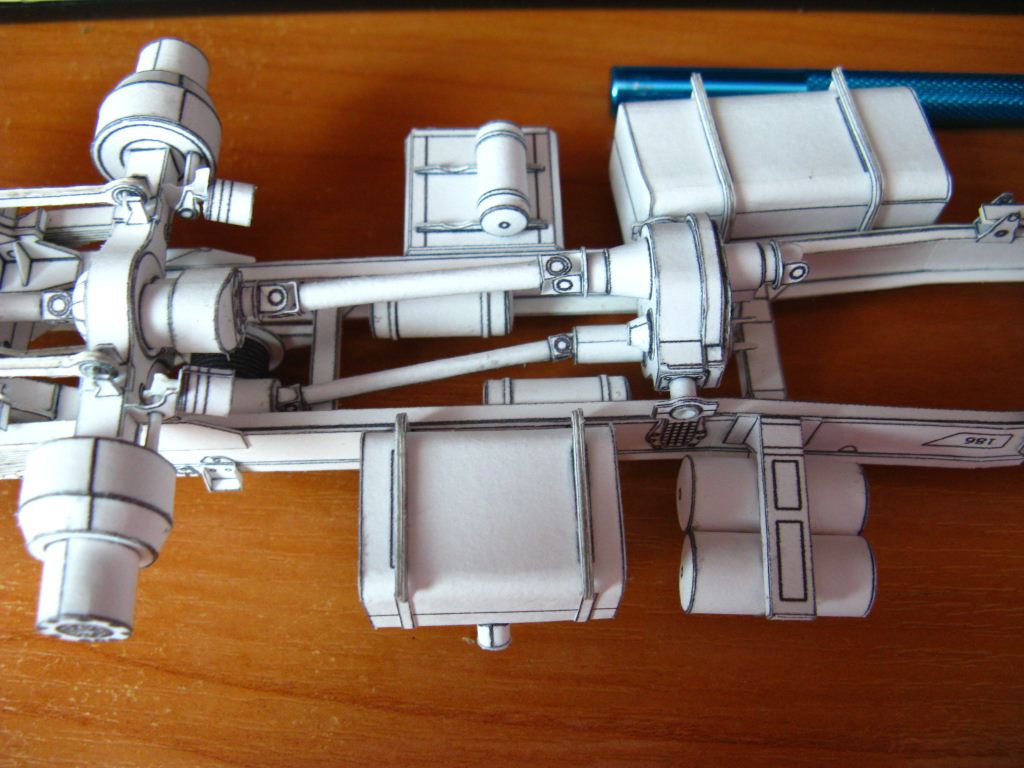

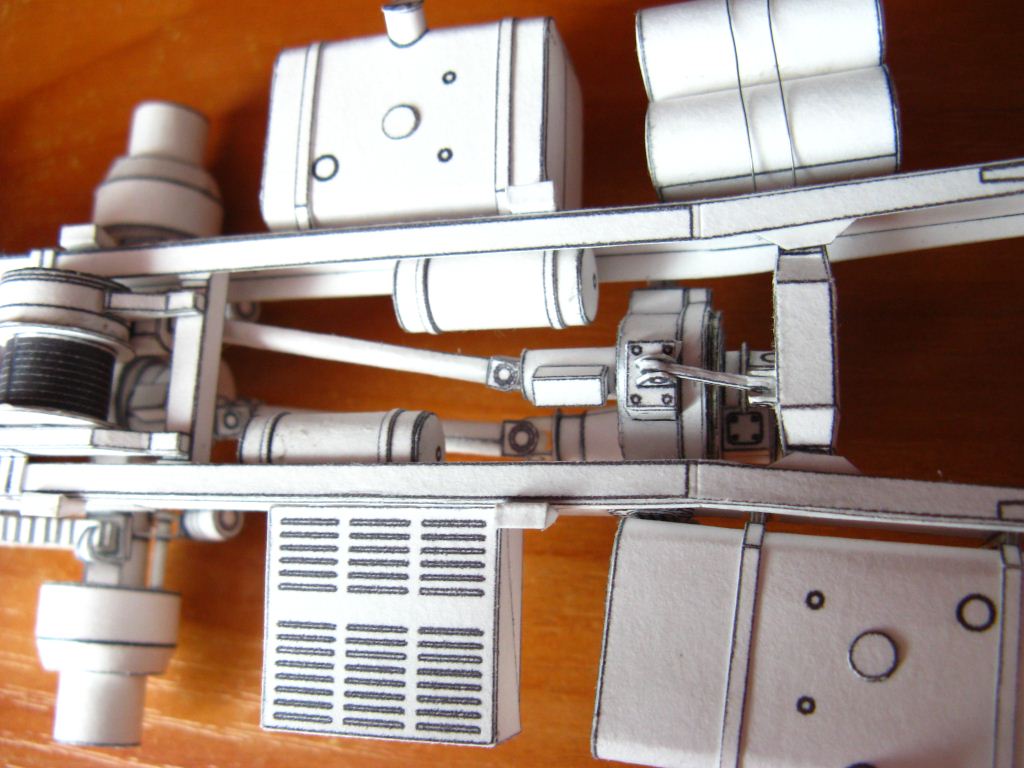

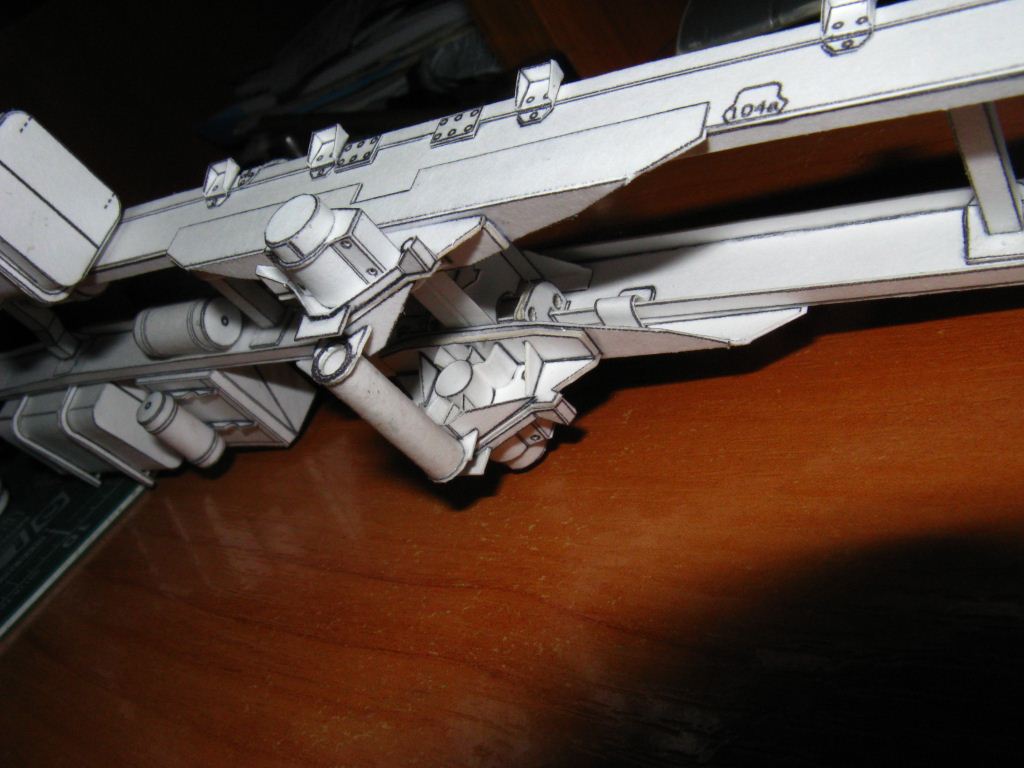

Раздаточная коробка. Неправильно нанес разметку под кронштейн крепления штанги, в итоге она "ушла" вправо.
Вложения
Nova

Сообщения: 62
Зарегистрирован: 10 июл 2018, 15:00
