Маяк Cana Island выпуск 211

Сообщение Anton R » 06 окт 2020, 19:32

Собираю маяк Cana Island журнал 211.
Скажу честно не в восторге от данного выпуска не смотря на традиционно качественную полиграфию.
Основные претензии это отсутствие схем фрагментов сборки. Возможно мне не повезло - в моем выпуске только весьма "слепая" схема сборки самого маяка, поэтому многие моменты сборки приходится додумывать. Ситуацию усугубляет то , что некоторые элементы выкройки не имеют номеров

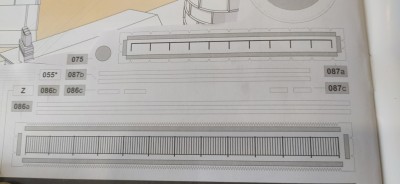

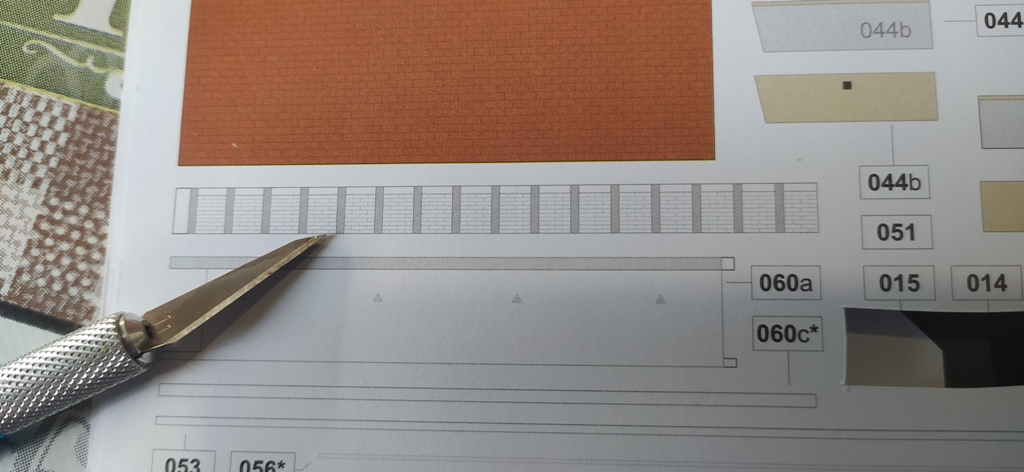

какой номер детали?

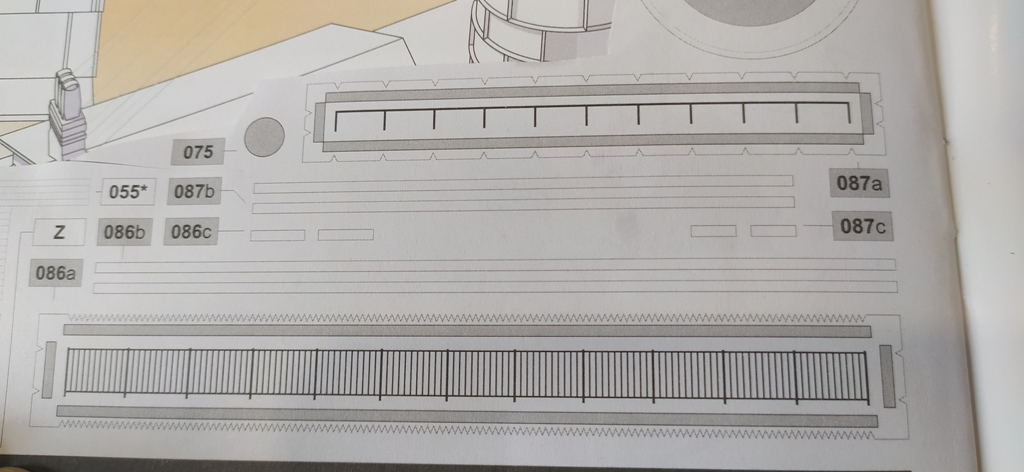

. А некоторые детали непонятно как собирать , например 086* и 087* . Может быть представители издателя подскажут...
как собирать?
Последний раз редактировалось Anton R 06 окт 2020, 20:19, всего редактировалось 2 раз(а).
Anton R

Сообщения: 11
Зарегистрирован: 02 окт 2020, 14:56

Re: Маяк Cana Island выпуск 211

Сообщение Anton R » 06 окт 2020, 20:18

Тем временем я буду показывать как я собираю этот маяк.
Рекомендую начать с башни самого маяка. Сам цилиндр собрать ни каких проблем. Но установить кольцевые ребра, назовем их так и вертикальные ребра - это та еще задачка на терпение. Я рекомендую начать с кольцевых ребер , а именно с 45-3. Вырезайте цельным кольцом - так будет проще клеить к цилиндру башни. Я наносил точки клея в местах соединения кольцевых и вертикальных ребер по 3-4 точки, далее подсыхает - наносим еще точки. У меня кольцевые ребра получились прослаблены, поэтому я разрезал кольцевые ребра в месте вертикального шва цилиндра башни затем склеивал торцы кольцевого ребра. Установив все кольцевые ребра перешел к вертикальным ребрам

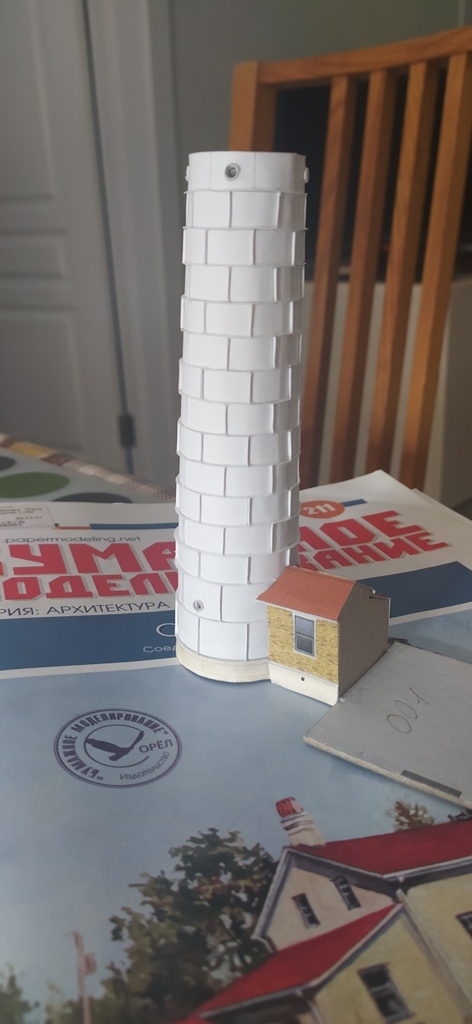

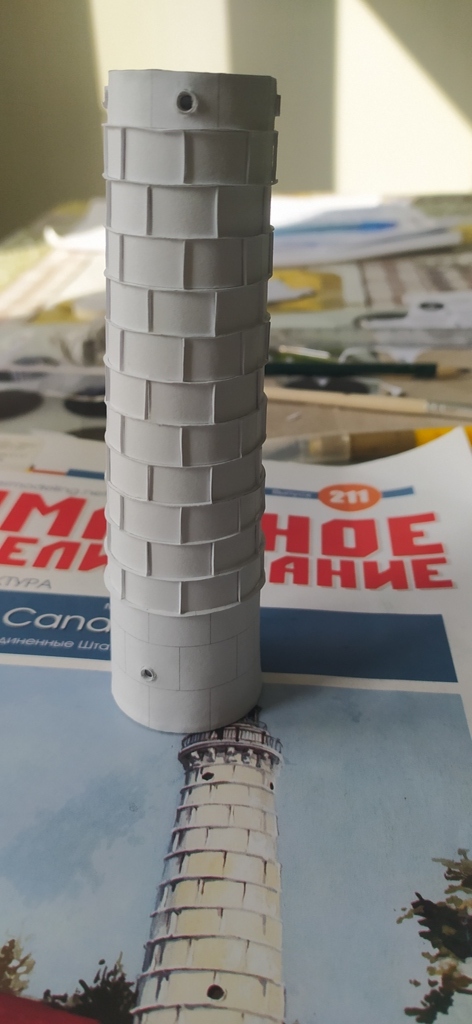

кольцевые и вертикальные ребра
. Кольцевые ребра 45-1 и 45-2 и вертикальные у ребра установил после монтажа пристройки башни маяка- так проще точно выставить положение кольцевых ребер 45-1 и 45-2.

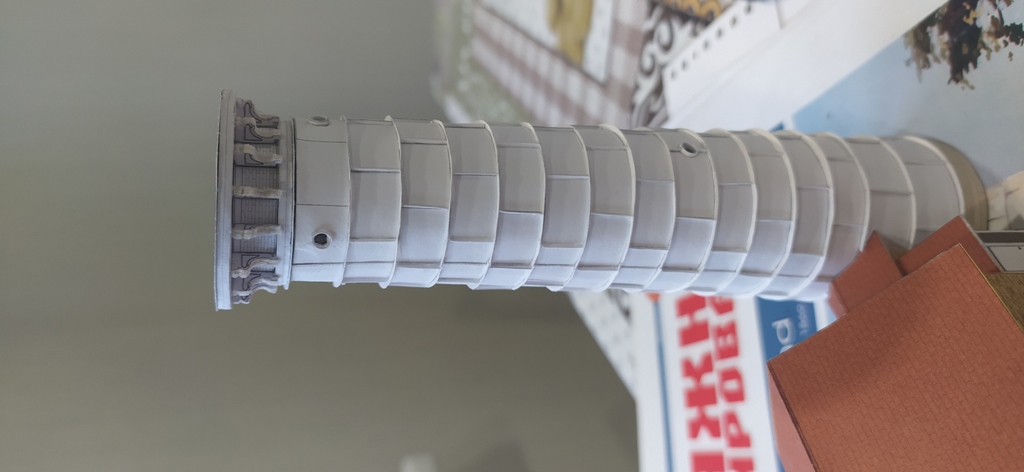

кольцевые ребра нижних рядов и пристройка

Найдите шов цилиндра башни маяка :D
Anton R

Сообщения: 11
Зарегистрирован: 02 окт 2020, 14:56

Re: Маяк Cana Island выпуск 211

Сообщение vasaq » 07 окт 2020, 19:06

Anton R писал(а):А некоторые детали непонятно как собирать , например 086* и 087* . Может быть представители издателя подскажут...

Если речь идет о дет. с индексом "а", то это шаблоны для пайки или клейки проволоки. Между зубцами перпендикулярно натягивается проволока, потом паяется или клеится в местах пересечения.
Аватара пользователя
vasaq

Сообщения: 211
Зарегистрирован: 27 июн 2015, 12:51

Re: Маяк Cana Island выпуск 211

Сообщение Papermodeling » 07 окт 2020, 21:17

Anton R писал(а):Собираю маяк Cana Island журнал 211...


Приветствую на форуме :) Деталь, о которой Вы спрашиваете - номер 051.

Anton R писал(а):А некоторые детали непонятно как собирать , например 086* и 087* . Может быть представители издателя подскажут...


Как уже выше отвечали, детали 086 и 087 с индексами "а, б, с" - это шаблон для клейки/пайки ограждения.
Papermodeling

Сообщения: 938
Зарегистрирован: 07 сен 2023, 08:59

Re: Маяк Cana Island выпуск 211

Сообщение Papermodeling » 07 окт 2020, 21:22

Anton R писал(а):Найдите шов цилиндра башни маяка :D


Отлично получилось! :)
Papermodeling

Сообщения: 938
Зарегистрирован: 07 сен 2023, 08:59

Re: Маяк Cana Island выпуск 211

Сообщение Anton R » 11 окт 2020, 20:19

vasaq писал(а):
Anton R писал(а):А некоторые детали непонятно как собирать , например 086* и 087* . Может быть представители издателя подскажут...

Если речь идет о дет. с индексом "а", то это шаблоны для пайки или клейки проволоки. Между зубцами перпендикулярно натягивается проволока, потом паяется или клеится в местах пересечения.

Вот эту информацию и хотелось бы видеть в инструкции по сборке , а так же диаметр используемой ( медной) проволоки.
Anton R

Сообщения: 11
Зарегистрирован: 02 окт 2020, 14:56

Re: Маяк Cana Island выпуск 211

Сообщение Anton R » 11 окт 2020, 20:24

Далее собираю само здание и крыльцо. Вот здесь , в инструкции, следовало дать комментарии о устройстве дверных и оконных проемов, карнизов и т.д. У меня же получилось без всего этого , что, в свою очередь, привело к визуальной потере объема строения
Anton R

Сообщения: 11
Зарегистрирован: 02 окт 2020, 14:56

Re: Маяк Cana Island выпуск 211

Сообщение Anton R » 18 окт 2020, 17:02

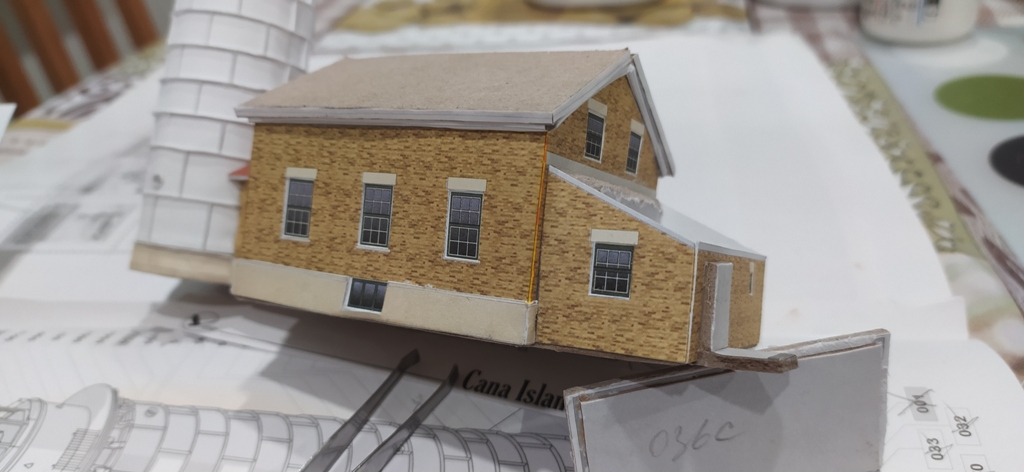

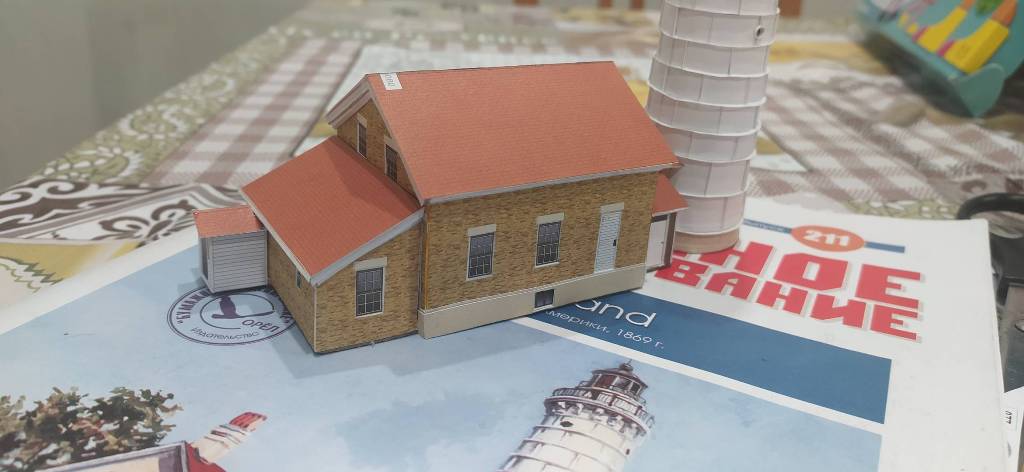

Продолжаю в виде фото. Здание закончено в черновом виде т.е. без важных деталей типа печной трубы- я ее соберу и установлю позже
Вложения
парапет фундамента устанавливал после сборки всего зддания, карнизы делал из полосок б/н сгибая их под 90 град.

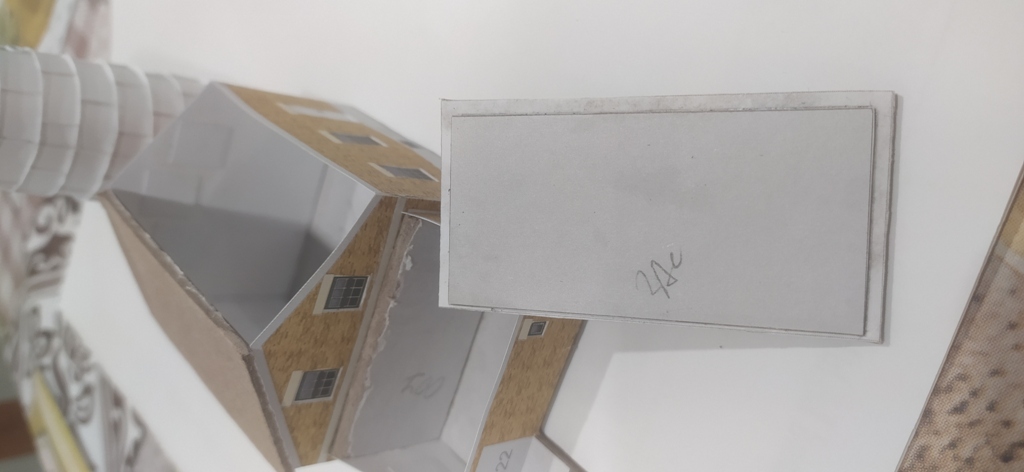

обратите внимание как собирается "основание" крыши. Малый прямоугольник вовнутрь
Anton R

Сообщения: 11
Зарегистрирован: 02 окт 2020, 14:56

Re: Маяк Cana Island выпуск 211

Сообщение Anton R » 18 окт 2020, 17:18

Собираю основание фонаря маяка. Может я капризничаю, но будьте внимательны с деталями 050* и 054* ( *-значит любая буква после цифры) . Эти детали на "схеме" сборки имеют ошибки в обозначении , так же в нумерациях на выкройках. Фризы ( если я правильно называю то что между карнизом и архитравом) делал следующим образом. Под руки попался хороший картон 0,5 мм от какого то календаря- на него наклеил выкройки. Далее вырезал по прямым сторонам и склеил половинки ( они зеркальные). Вырезал модельным скальпелем, дорабатывал надфилями.
Вложения

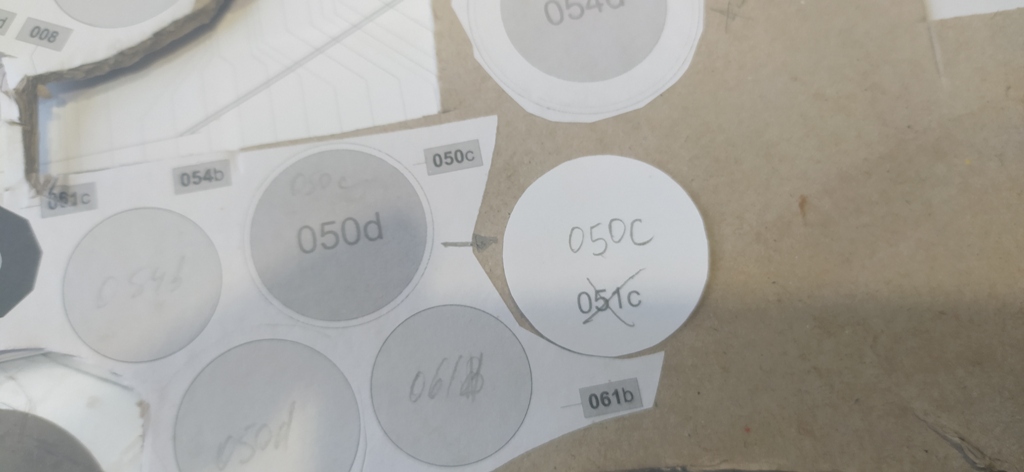

Возможны ошибки в нумерации!

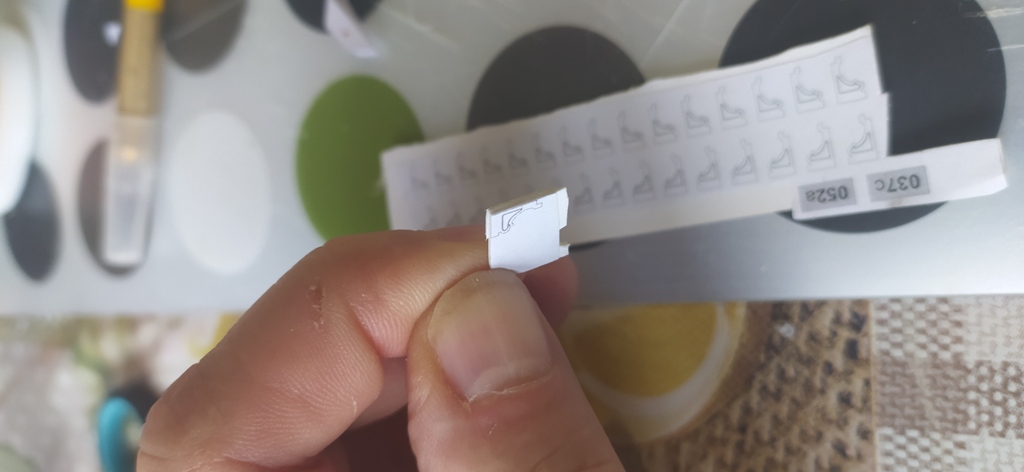

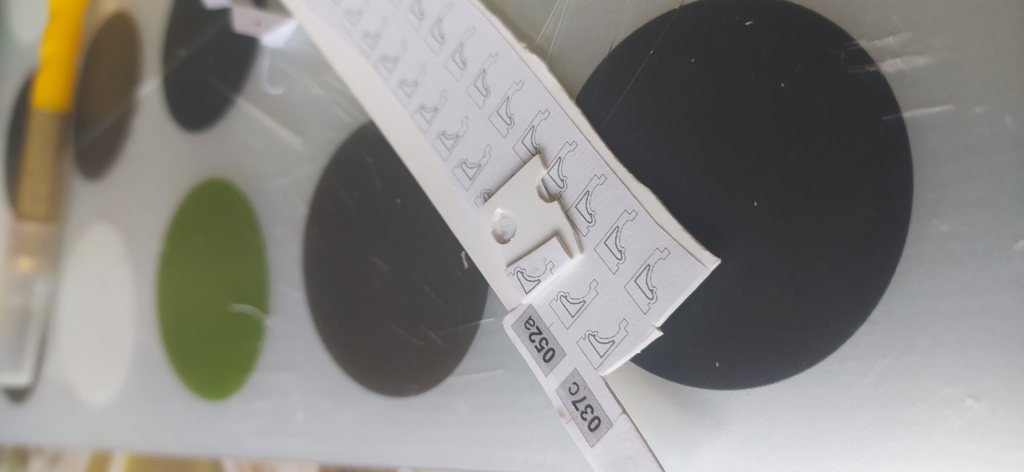

выкройки фриз
склеил половинки совместив прямые стороны

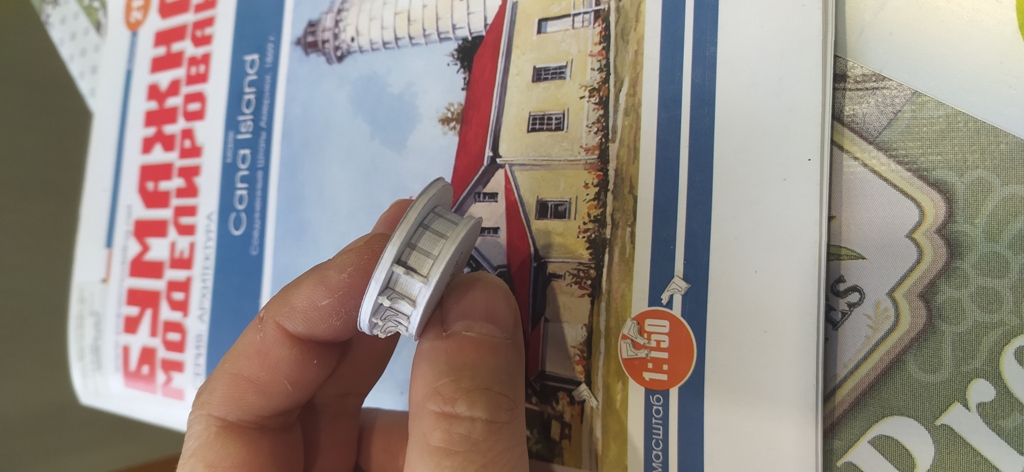

устанавливаю фризы
пока только приложил основание фонаря на башню маяка
Anton R

Сообщения: 11
Зарегистрирован: 02 окт 2020, 14:56

Re: Маяк Cana Island выпуск 211

Сообщение Papermodeling » 18 окт 2020, 17:29

Anton R писал(а):...Фризы ( если я правильно называю то что между карнизом и архитравом) делал следующим образом. Под руки попался хороший картон 0,5 мм от какого то календаря- на него наклеил выкройки. Далее вырезал по прямым сторонам и склеил половинки ( они зеркальные). Вырезал модельным скальпелем, дорабатывал надфилями.


Дело движется :) Я в таких случаях беру не картон, а ватман. Тогда, конечно, слоев будет не 2, а 3 или 4. Но торцевой срез будет ровнее за счет того, что нет волокон, как в картоне.
